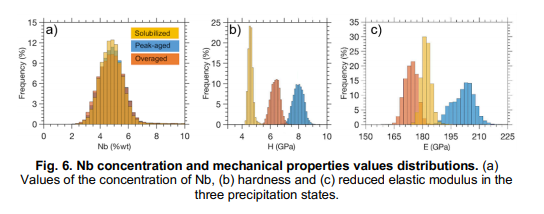

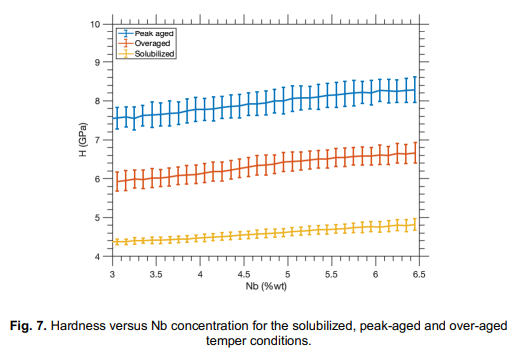

-، تكشف خرائط صلابة (الشكل 5A، B و C) عن ارتباط مباشر مع محتوى NB (الشكل 3S، T و U) وحالة المزاج. الرسم البياني لقيم الصلابة في الشكل 6B عرض صلب متوسط ​​قدره 4.7 و 7.8 و 6.2 المعدل التراكمي لظروف المزاج الذروة الذروة والأطائر الذروة، على التوالي، كما هو متوقع من حالة هطول الأمطار في السبائك. ولكن الأهم من ذلك، يوفر تشتت صلابة معلومات قيمة عن دور محتوى NB في كل حالة. على سبيل المثال، تقدم الدولة المتطفل توزيع صلابة أضيق من الذروة-aged والدول المذهلة. بمعنى آخر، فإن عرض توزيع الصلابة في الدولة المذكورة هو حوالي 1-1.2 GPA، بينما يزداد إلى حوالي 2 المعدل التراكمي في ذروة-aged والدول المذهلة. يمكن تأكيد ذلك مقارنة قيم الصلابة في الأساس وسطح الأسلحة الدينية في الشكل 5A و B و C. من المتوقع أن تكون ملحوظة ملحوظة في الحل الصلب في الحالة المتطرفة، مع انخفاض جزء أقل من التعزيز الترسبات فيما يتعلق بظروف الذروة والظروف المذهلة. يشير هذا إلى أن فصل NB يؤدي إلى اختلافات خاصة بممتلكات ميكانيكية أكبر في � عززت أكثر من الحل الصلب سوبرالوود NI. علاوة على ذلك، تمثل محتوى NB وخرائط صلابة، التي تحتوي على أكثر من 16000 نقطة بيانات في كل حالة، مجموعة بيانات ذات دلالة إحصائية يمكن من خلالها استخراج الارتباطات الكمية بين الصلابة ومحتوى NB لكل حالة من حالة المزاج، كما هو موضح في الشكل 7. هذه المعلومات يمثل أداة محلية قيمة للغاية لتقييم جودة اللحامات أو الإصلاحات أو المكونات المطبوعة ثلاثية الأبعاد، حيث يمكن ربط خرائط hardness مباشرة بالبنية المجهرية المحلية، لتحديد المجالات مع فصل NB قوي أو مع المضادي المحلي، نتيجة للمناطق المتأثرة بالحرارة.

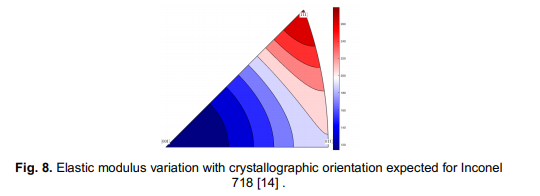

=nfinally، من المثير للاهتمام أن نلاحظ أن خرائط المعدلة المرنة المخفضة (الشكل 5D، E و و) لا تظهر ارتباطا مع الفصل الكيميائي المحلي أو حالة المزاج. بدلا من ذلك، تقدم خرائط المعدلة المرنة ارتباطا مباشرا مع التوجه البلوري للحبوب (الشكل 2A، B و C). هذا ليس مفاجئا بالنظر إلى النظافة المرنة الكبيرة في عام 188 [12،13] وحقيقة أنه، على عكس صلابة، فإن الخصائص المرنة غير حساسة نسبيا للميزات المجهرية، مثل مرحلة هطول الأمطار أو الاختلافات الصغيرة في التركيب الكيميائي. FIG. 8 المؤامرات 8 اختلافات التعامل المتوقعة المرنة مع التوجه البلوري [14]، محسوبة باستخدام الثوابت المرنة Singlecrystal من In718 (C11=259؛ C12=179؛ C44109.6، في GPA) [12]. من المتوقع أن يكون التعامل المرن أعلى بكثير في الاتجاه، و 279 المعدل التراكمي، مما كانت عليه في الاتجاهات والاتجاهات، 104 و 113 GPA، على التوالي. على الرغم من أن Nanoindentation يفرض حالة من الإجهاد المعقد تحت المسافة البادئة، فمن المثير للاهتمام أن تلاحظ أن القيم النسبية للادئة المعدلة المرنة ترتبط بشكل جيد مع التوجه البلوري normal للحبوب. على سبيل المثال، فإن الحبوب الزرقاء الخفيفة في حالة الذروة في التين. 2B، مع سطح طبيعي بين [101] و [111]، يعرض أعلى معامل مرن، حوالي 210 GPA (الشكل 5E و 6C)، في حين أن الحبوب البرتقالية الداكنة في الحالة المذهلة (الشكل 2C)، مع سطحها الطبيعي قريب من [001]، يعرض أدنى مواد مرنة، حوالي 165 ميجا باسكال (الشكل 5F و fig.6c).

 الاستنتاجات \/nدراسة مرتفعة عالية-throupput للخصائص الميكانيكية المحلية والتكوين الكيميائي والتوجه البلوري قد تم في مناطق مختارة من عينات Cast Inconel 718 التي تخضع إلى ثلاثة مغرور مختلفة. أظهرت العينات فصلا قويا ملحوظا على نطاق الأسلحة الدستورية، مع محتويات NB المحلية التي تباينت بين 2 وة.٪ في جوهر ذراعي الدنتريت إلى 8 WT.٪ في المناطق بين الحدود و 25 نقطة في الثانية جزيئات المرحلة (كرات MC، مراحل Laves و δ الإبر المرحلة). تم العثور على Nanohardness يرتبط بشدة مع محتوى NB المحلي وحالة المزاج في كل حالة. على العكس من ذلك، لم يتأثر وحدة المسافة البادئة المرنة بالتركيب الكيميائي المحلي أو الحالة المزاجية، ولكن ترتبط مباشرة مع اتجاه الحبوب، بسبب تعبئة النيكل المرنة عالية من النيكل. يمكن أن يكون تحديد العلاقة بين الخصائص الميكانيكية المحلية، والتركيب الكيميائي ودولة المزاج أداة قيمة للغاية لتقييم جودة المكونات المصبوبة وغيرها من عمليات التصلب، مثل اللحامات والإصلاحات أو المكونات المطبوعة ثلاثية الأبعاد. بهذه الطريقة يمكن ترتبط خرائط الصلابة المحلية مباشرة بالمحلية-
