تفاصيل سريعة

مكان المنشأ:     قوانغدونغ ، الصين (البر الرئيسي)                                       اسم العلامة التجارية:     خدمة صانعي القطع الاصلية

رقم الموديل:   الشركة العامة للفوسفات 94 قاعدة                                                                                           مواد:   بوليميد / البوليستر نحاس

سماكة: 1oz / 1/2 o z / 1/3 oz مجلس                                                                       سماكة: 0.07-0.5MM دقيقة.

حجم الحفرة: 0.1MM دقيقة.                                                                                                                         عرض الخط:   0.04MM دقيقة.

  تباعد الأسطر: 0.04MM                                                             تشطيبات السطح:   HASL / OSP / ENIG / Immersionsilver / Tin / Ni

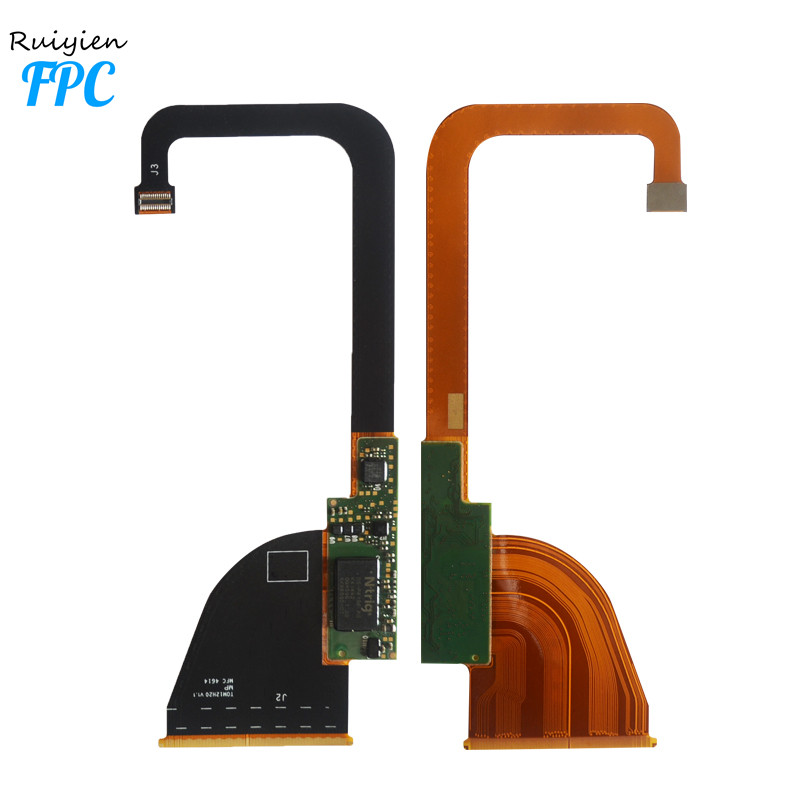

اسم المنتج:   متعدد الطبقات fpc لطائرة بدون طيار المصنعة في الصين                     الوضعية:     مستهلكى الكترونيات سمك pi:   25μm / 12.5μm بحجم: 400mmX800mm                                     نوع المواد المقواة: PI / FR4 / PET / قطعة من الصلب خدمة التجميع: SMD

ملف تعريف المخطط التفصيلي:   اللكم / قطع الليزر / حفر

لون قناع اللحيم:     Yellow.Optional

  تنسيق الملف المقبول:     ملف CAD / Gerber / powerpcb / Autocad / Orcad / P-cad / CAM-350 / CAM2000

لاصق: 13μm

نحن تصنيع المهنية ، حتى نتمكن من تقديم الخدمات أدناه:

تصميم ثنائي الفينيل متعدد الكلور

عكس الهندسة - PCB نسخة ، PCB استنساخ ، IC فك

النمذجة السريعة

مكونات مصادر وشراء

FPC صنع قالب صنع

وحقن البلاستيك

PCB ، PCBA SMD ، SMT التجميع

خدمة سلسلة التوريد

  اختبارات

  اختبار AOI

تحقق من عرض الخط والمسافة

تحقق من وجود معجون اللحام

تحقق من وجود مكونات إلى 0201 "

تحقق من وجود مكونات مفقودة ، متوقفة عن التشغيل ، أجزاء غير صحيحة ، قطبية

القدرة عملية SMT

1. معدل التمرير من وحدة الأسلاك المشتركة (بدون الموصلات و IC) هو 99.5٪ أو أكثر ، والفشل عبر الإنترنت للعملاء دون اختبار كهربائي لا يزيد عن 100PPM.

2. معدل التمرير من وحدة الأسلاك المشتركة (مع الموصلات و IC) أكثر من 99٪ ، وفشل العملاء عبر الإنترنت بدون اختبار كهربائي أقل من 300PPM.

3. إن النسبة المستقيمة من وحدة الأسلاك من نوع TP / t-con أكثر من 99٪ ، ومعدل إخفاق العملاء بدون اختبار كهربائي على الإنترنت لا يزيد عن 500PPM.
