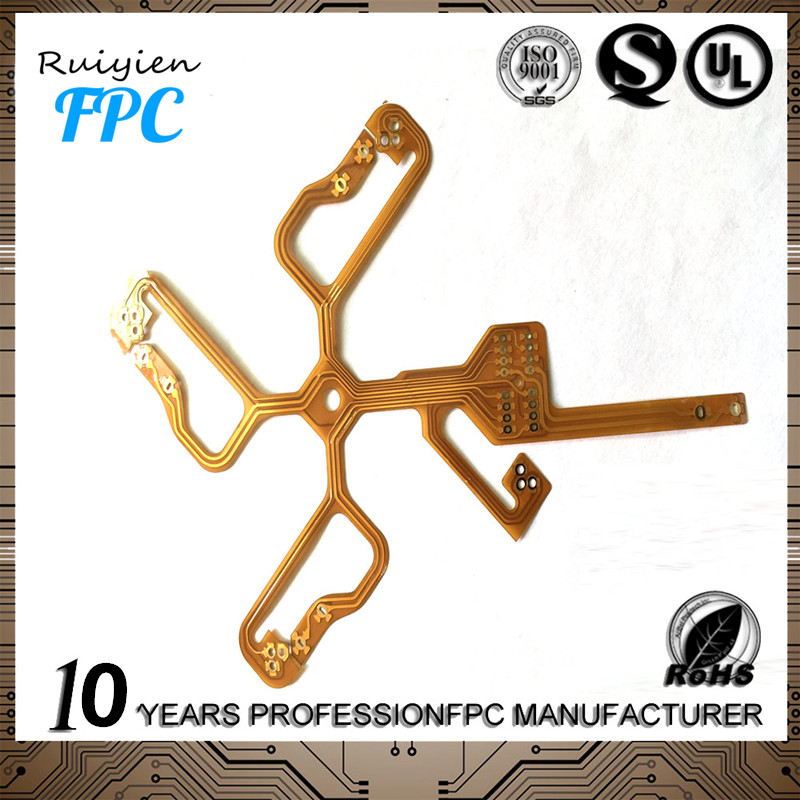

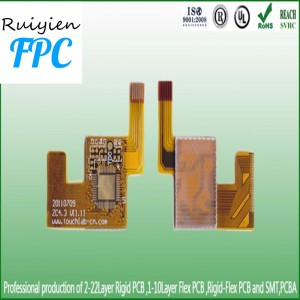

وصف المنتج

المواد: PI ، النحاس و Ni / Au
النوع: FPC
طبقات: طبقات 1-4
أبعاد اللوحة النهائية: 10 × 15 ، 250 × 380 مم
سمك المجلس: 0.057 إلى 0.6 مم
التسامح سمك اللوح النهائي: ± 2 ميل
قطر ثقب الحفر: 0.15 إلى 6.7 مم
انتهى عبر القطر: 0.1mm (الحد الأدنى)
سمك الطبقة الداخلية العازلة (1/2 mils PI مع 15um adhesive): 0.0275 إلى 0.1mm
التسامح قطر حفرة من PTH: ± 2 مللي
التسامح قطر حفرة من NPTH: ± 1 مل
تسامح موقف حفرة (مقارنة مع بيانات جربر): ± 1 مل
سمك حفرة PTH النحاس: 8 إلى 30μm
التسامح بعد الحفر: عموما ± 30 ، 15 ٪ للمقاومة
التسامح من الصورة إلى الصورة (الحد الأدنى): ± 3 ميل
التسامح من الصورة إلى الحافة (الحد الأدنى): ± 2 مللي
تسجيل طبقة الغطاء (الحد الأدنى): 6 مل
ثقب ثقب القطر: 0.1 إلى 5.0mm
التسامح من لصق لاصق و stiffener: ± 0.3mm
اللكم يموت البعد والتسامح (يموت من الصعب): ± 4 ميلز
اللكم يموت البعد والتسامح (يموت لينة): ± 12 مللي
تحمل مقاومة (الحد الأدنى): ± 10 ٪
التسامح SMT وعرض الملعب (الحد الأدنى): ± 4 ميل

PCB & معلومات PCBA:

* المادة الأساسية: FR4 ، TG ، CEM-1 ، CEM-3 ،   الألومنيوم
سمك النحاس: 0.5-4.0 أوقية
* سمك: 0.2-3.0mm
* قناع اللحيم: الأخضر والأحمر والأزرق والأصفر والأسود والأبيض وغيرها
* الحد الأدنى. عرض الخط: 0.2mm
* الحد الأدنى. مساحة الخط: 0.2mm
* الحد الأدنى. قطر الفتحة: 0.25mm
* الحد الأقصى لحجم اللوحة: 600 × 1200 مم
* المعالجة السطحية: رذاذ القصدير ، HASL ، خالية من الرصاص ، والذهب الغمر ، لوحة الذهب ، OSP ، ENIG الخ
* المهلة: سبعة أيام
* القدرة: 30000   متر مربع / الأمتار / شهر

PCBA (لوحة الدوائر المطبوعة مع الجمعية)

* كوننا منتج ثنائي الفينيل متعدد الكلور ، لدينا دائما علاقة وثيقة جدا مع التصميم
* ونتيجة لذلك ، نحن في وضع جيد جدا في توفير ليس فقط PCB ، ولكن أيضا التجميع   المنتج كله بالنسبة لك
* بدلا من اختيار المنتج المنفرد لثنائي الفينيل متعدد الكلور والتجمع ، فمن الأفضل اختيار أ   الشركة المصنعة التي يمكن أن تفعل كلا الأمرين.

* نحن دائما نبذل قصارى جهدنا وأفضل الأسعار كانليتي وأفضل خدمة في PCB و PCBA لك.
شهادة:

موافقة UL
ROHS
ISO9001: 2000
شهادة CE
SGS شهادة خالية من الرصاص

* حسنا ومراقبة الجودة العالية
*التسليم الفوري
* أمر صغير مقبول
* الإجراء الحرفية الكمال
* تصميمات العملاء موضع ترحيب
