وصف المنتج

مرحبا عزيزي العميل ،

مرحبا بكم في Ruiyien التكنولوجيا.

Ruiyien بنيت في   عام 2008 للتركيز على خدمة حلول التصنيع الإلكتروني.

لأننا دائما نقوم بعمل مخصص OEM ، لن يكون هناك وصف واضح لأحد المنتجات الدقيقة.

ومع ذلك ، فإننا سوف نعلمك بوضوح عن قدراتنا الفنية.

نحن متخصصون في:

تصميم ثنائي الفينيل متعدد الكلور ، تخطيط ثنائي الفينيل متعدد الكلور ، وتصنيع ثنائي الفينيل متعدد الكلور ، جمعيات ثنائي الفينيل متعدد الكلور ،

خدمات وقفة واحدة من PCB إلى تجميع ثنائي الفينيل متعدد الكلور

مكونات المكونات ، PCBA اختبار وظيفة ، حل التصميم.

لوحة الدوائر الإلكترونية اختبار أو PCBA

خدمة التصنيع الإلكتروني

أهم خمسة أنواع من المنتجات التي نتعامل معها:

1) جامدة ثنائي الفينيل متعدد الكلور

2) مرنة ثنائي الفينيل متعدد الكلور ، والمرنة جامد ثنائي الفينيل متعدد الكلور

3) الألومنيوم الصمام ثنائي الفينيل متعدد الكلور و LED PCBA

4) تجميع PCBA

المتطلبات التقنية:

1) المهنية تصاعد سطح وتكنولوجيا لحام من خلال ثقب

2) أحجام مختلفة مثل 1206 ، 0805،0603 مكونات تكنولوجيا SMT

3) تكنولوجيا المعلومات والاتصالات (في اختبار الدائرة) ، FCT (اختبار الدارة الوظيفية).

4) الجمعية ثنائي الفينيل متعدد الكلور مع ماي ، م ، لجنة الاتصالات الفدرالية ، الموافقة بنفايات

5) تكنولوجيا النيتروجين تدفق الغاز لحام ل SMT.

6) عالية القياسية SMT & خط تجميع اللحيم

7) قدرة عالية الكثافة تكنولوجيا التنسيب المجلس المترابطة.

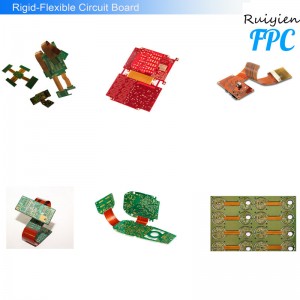

القدرة على FPC

  Ruiyien تكنولوجيا الذهاب ، LTD

بند                                                                                 اساسي                                                                                                                     خاص

1 القدرة على الإنتاج         من جانب واحد: 20،000M² / شهر                                                                                 N / A

                                                                    مزدوجة من جانب و/ متعدد الطبقات: 10،000M² / شهر                                                       N / A

2 المادة الأساسية                                   بوليميد (كابتون)     (PI)                                                                           بوليستر (PET)

3 طبقات

      الدوائر المرنة المطبوعة (FPC) المجلس: 1 ~ 6 طبقات                                                                                                           8Layer

        مجلس جامد فليكس: 2 ~ 6 طبقات                                                                                                                                                               8Layer

4 الحد الأقصى                                       Size250 * 1200MM                                                                                                                           500 * 1200MM

5 الحد الأقصى                       Thickness0.75mm                                                                                                                                             N / A

6 مينوم                       Thickness0.05mm                                                                                                                                             N / A

7 تحمل سمك المنتج   ± 0.03 مم                                                                                                                                     ± 0.02 ملم

8 سمك النحاسالسماكة 12 (1 / 3OZ) ، 18um (1 / 2OZ) ، 35um (1OZ) ، 70um (2oz)         6um (1 / 4OZ) ، 140um (4OZ) 9 الحد الأدنى لعرض الخط / المسافة بين الدواليب ± 0.05mm                                                                       ± 0.03 مم

10 نوع مادة المقواة                   PI / FR4 / PET / قطعة من الصلب                                                                                   N / A

11 التسامح النقش   ± 0.02 ملم                                                                                                                                                                         N / A

12 الثقب الأدنى         Diameter0.1mm                                                                                                                                                             N / A

13Hole التسامح         PTH: +/- 0.05 مم
                                                                NPTH: +/- 0.03 مم                                                                                                                                                                 N / A

14 الملف الشخصي               اللكم ، قطع الليزر                                                                                                                                               N / A

15 البعد الخارجي     التسامح ± 0.1mm                                                                                                                                           ± 0.05 ملم

16 قناع قناع اللون         الأصفر، الأسود والأبيض                                                                                                                             الأخضر، الأحمر، الأزرق

17 المعالجة السطحية OSP: 0.2-0.5um
                                ENIG: Au 0.03um - 0.15um
                                  القصدير الغمر: 0.5-1.5um
                                  الفضة الغمر: 0.1-1.2um
                        طلاء الذهب: Au 1-150U \"                                                                                                                                                                 HASL: 1- 20um

18 اختبار الصدمة الحرارية 288 ± 5 ℃ ، 10S ، 3 مرات                                                                                                                 N / A

19 المتطلبات البيئية     ROHS                                                                                                                                               N / A
