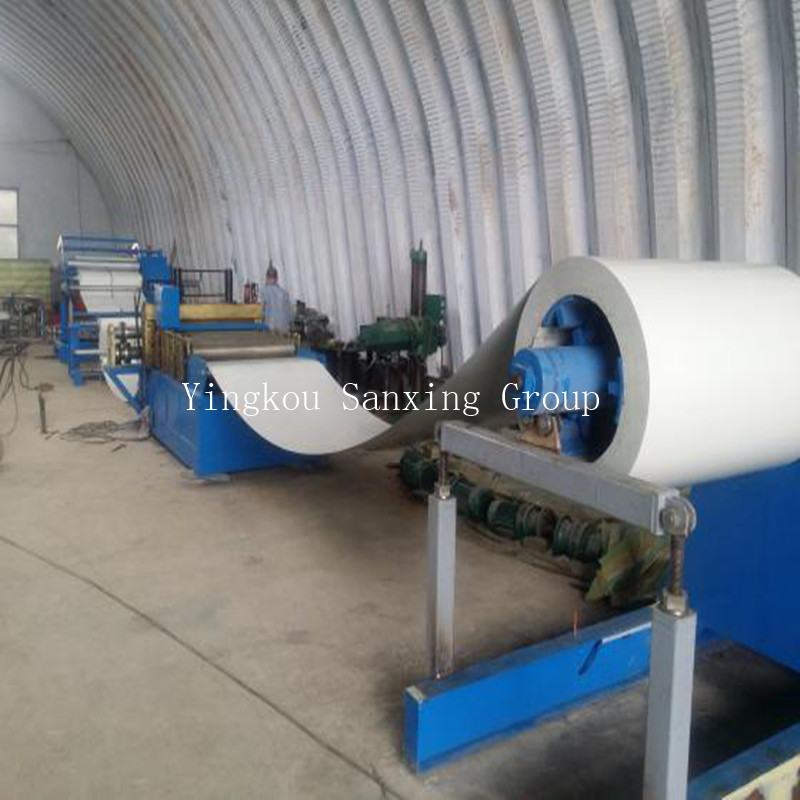

خط الحز التلقائي

س آلة القطع ، الحز ، خط الحز

تستخدم آلة القطع لقطع ألواح الصلب السليكونية ، ولفائف الألمنيوم ، والملف المجلفن ، والفولاذ المقاوم للصدأ ، والفولاذ الكربوني المشترك ، وألواح اللفائف الأخرى إلى عدة شرائح صغيرة على طول اتجاه الطول.

مكونات آلة الحز

  1. عربة التغذية الهيدروليكية

2. هيدروليكي داخلي   آلة فك اللفافة

3. جسر الانتقال

4. آلة القص الطولي

5. آلة هدب

6. جسر الانتقال

7. محطات الاندفاع الهيدروليكي

8. الترجيع المشبك الهيدروليكي

9. عربة التفريغ الهيدروليكية

10. الأنظمة الهيدروليكية

11. أنظمة التحكم الكهربائية

الخصائص التقنية والمعلمات لآلة قطاع القص الطولي

مادة الشريط: ورقة ملونة مطلية

سمك المادة:   0.2-1.5 ملم

عرض المواد:   1000 مم

دبليو ثمانية   من المواد: 5 طن كحد أقصى

س تبول:   0-60 م / دقيقة

  عدد القضبان:   12 شريط / 1 مم ؛   20 شريط /   0.5 مم

  استقامة أحادية الجانب:   ≤ 0.05 مم / م

  دبليو خطأ معرف:   ± 0.03 ملم

نتوءات القص: سمك 1.0 مم ≤ 0.03 مم (كحد أقصى)

  مساحة الإنتاج: حوالي 20 م × عرض 7.5 م × ارتفاع 2 م
