Prior الاختبار، وتم تنظيف C \\ عيناتnring في حمام بالموجات فوق الصوتية مع IPA (ايزوبروبيل). أجريت التعرض للتآكل في أفقي، فرن الغلاف الجوي للرقابة. البيئة التآكل، وتكوين إيداع وديعة تدفق كانت تسيطر عليها \\ ن \\ نباستخدام منهجية طلاء وجه آخر إيداع جيدا-established (مثل سمنر وآخرون. [\\ ن 3 \\ ن \\ ن]). وقد تم طلاء العينات مع M خليط 8020 من Na2 SO4K2 SO4. وقد تم قياس كتلة depos ited الملح في وحدة المساحة وكانت recoated عينات كل 100 ساعة من أجل السيطرة على تدفق ترسب. تم استخدام 300 vppm SO2، وأجري جميع التجارب في 550 ° C - A بيئة الغازية من الهواء. وأكدnrings C \\ 800، 700 و 500 ميجا باسكال، ويتعرض \\ ن \\ ن-ل100، 300 أو 500 مرات التعرض ساعة مع هدف إقلاع osition تدفق 5 ميكروغرامcm2H. وبالإضافة إلى ذلك، تعرضت واحدة Cring في كل مستوى الإجهاد الهدف لمدة 300 ساعة دون أي وديعة.//- /Microscopy والأساليب التحليلية \\ ن \\ ن \\ ن \\ ن/Samples وقد شنت في 50:50 خليط من الراتنج الايبوكسي مجموعة MetPrep وballotini (40-70 المجالات-μm قطر الزجاج). وبعد ذلك مقطوع العينات، وذلك باستخدام مواد التشحيم النفط لمنع تفكك همز تصدير منتجاتها للتآكل ودائع، قبل أن الأرض ثم بول ished إلى 1 ميكرون لصق الماس النهاية (مرة أخرى باستخدام مواد التشحيم النفط).

Both البصرية وأجريت الفحوص SEM من ples لا سام بها. تم استخدام المجهر الضوئي لتحديد ما إذا كان موجودا في C

30 وJEOL 7800F بندقية الإلكترون الميدان (FEG) محترفو التسويق عبر محركات مجهزة الطاقة backscat ثالثاdispersive Xray استخدمت (EDX) كشف لتوصيف والتصوير SEM. كانت الصور SEM بعدprocessed باستخدام برنامج صورة J لتمكين القياس الدقيق من الميزات.

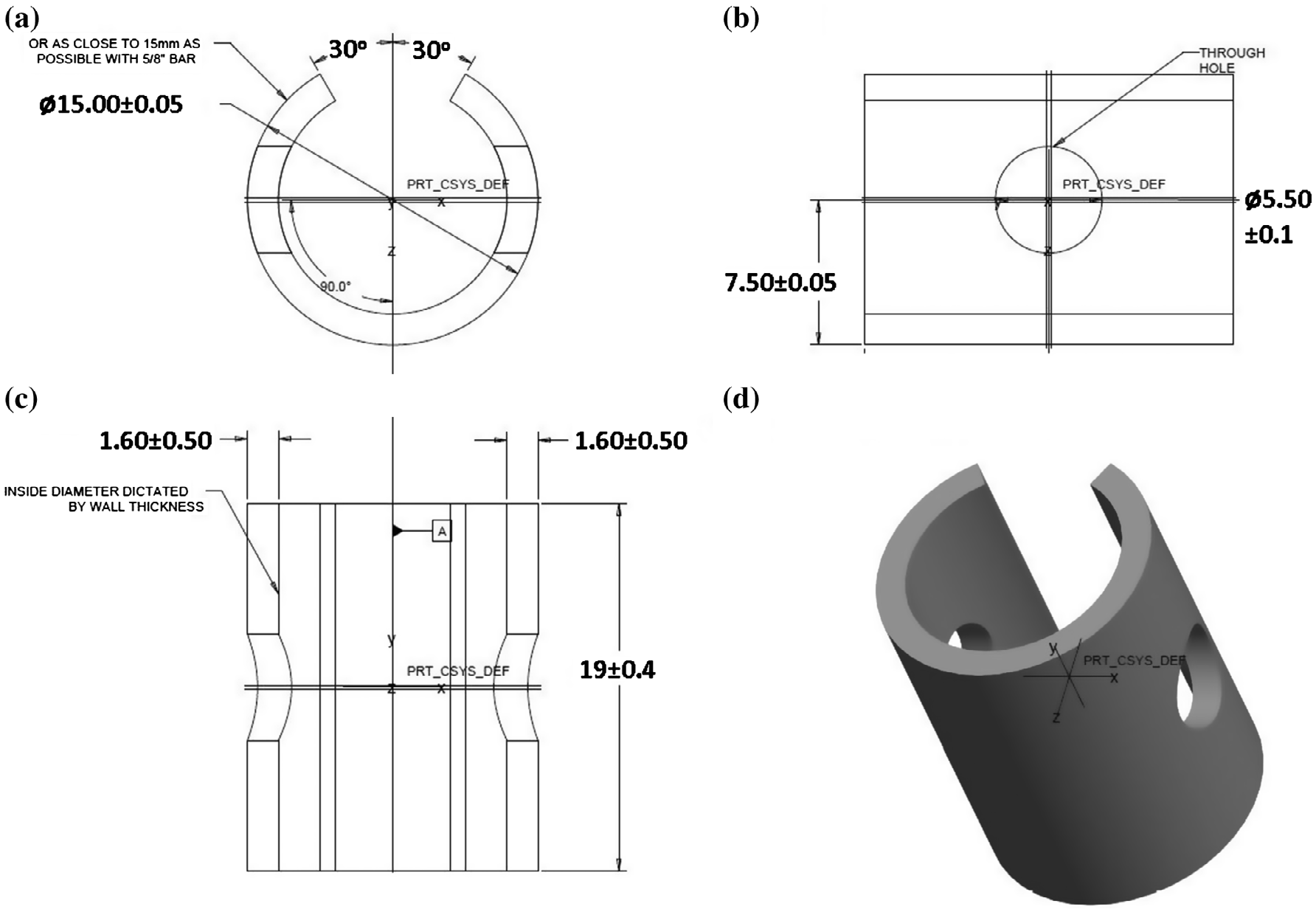

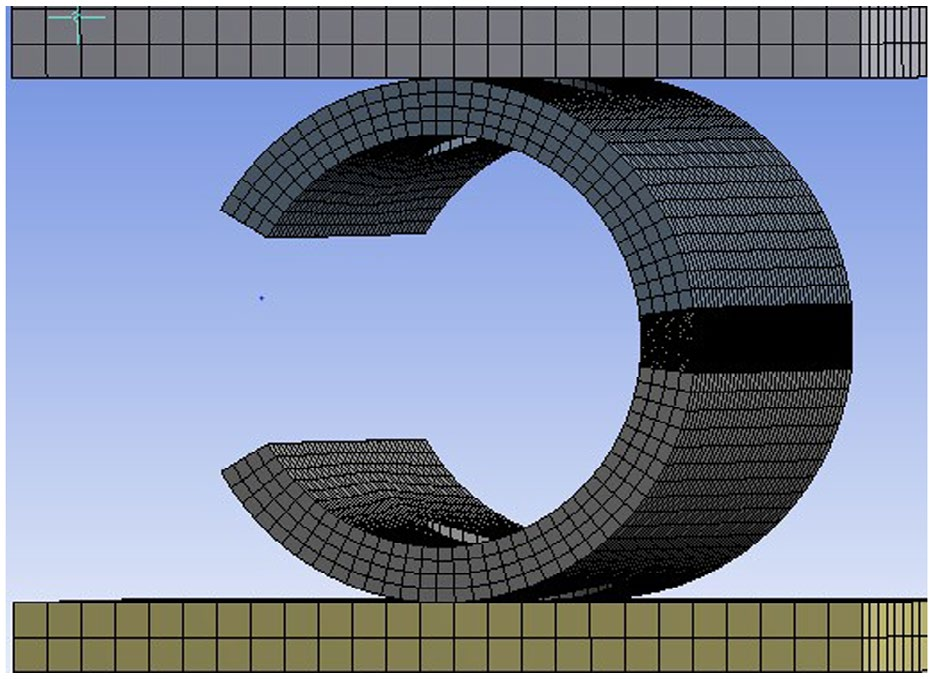

----Figure 1. \\ ن \\ ن \\ كارولنا الشمالية-ring عينة الهندسة على النحو المنصوص عليه من ISO 7539 5 عرض الجانب (أ) أمامي المقطع العرضي (ب) عرض رأس المقطع العرضي (ج) \\ ن \\ قسمncross (د) عرض متساوي القياس. (وحدات في ملم.) \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ نFigure 2. \\ ن \\ ن

ring شبكة مقيدة بين اثنين \\ ن plates.   وC \\ نFEA الأساليب التحليلية \\ ن \\ ن \\ ن \\ ن أجريت النمذجة

Workbench 15 [\\ ن18 \\ ن \\ ن]. كان النموذج المواد المستخدمة لهذا التحليل نموذج موحد الخواص تم إنشاؤها باستخدام بيانات المواد البديلة رتيب لCMSX4 من Siebörger وآخرون. [\\ ن17 \\ ن \\ ن]. وقد حدت من Cring بين لوحين (الشكل \\ ن2 \\ ن \\ ن). واستخدمت جهة اتصال انزلاق عديم الاحتكاك بين واحدة من الكتلتين وC-ring من أجل السماح لكمية صغيرة من الحركة النسبية. شروط الحدود \\ ن \\ ن \\ ن \\ تطبيقهاnwere من خلال يعادل النزوح إلى تلك المحسوبة باستخدام المعادلة (\\ ن-1 \\ ن \\ ن) (والمدرجة في الجدول \\ ن3 \\ ن \\ ن).\\ ن كان على غرار \\ تعيد C

ring. وكان هذا المجمدة تانت كما كان في هذه المنطقة المركزية التي كان انتيتش ipated أن تكسير يمكن أن تحدث. ويستخدم شبكة المهيمنة عرافة وهر \\ ن101، النسخة ممكن؛ لكن تشبك حول نصائح الكراك المطلوب استخدام رباعي السطوح \\ ن \\ ن \\ ن

عندما فرضت، وهي حالة الإجهاد عديد المحاور كان قبل dicted في Cring. على هذا النحو تم استخدام معيار فون mises الحصول على قيم الضغط المحلية. ولكن كان أيضا من المفيد النظر في الضغوط الرئيسية أو العادية فيما يتعلق افتتاح الكراك وضع I، كما هو مبين في الشكل \\ ن3 \\ ن \\ ن \\ ن \\ ن \\ ن-AS هذه الضغوط يمكن أن تكون أعلى لCring الهندسة في x الرئيسيaxis الطائرة بالمقارنة مع الإجهاد فون ميزس.

استخدمتLinear ميكانيكا الكسر مرن (المعادلة (\\ ن3 \\ ن \\ ن)) لتقييم شدة الإجهاد المحلية مجموعة (Δ \\ ن \\ ناغورني كاراباخ \\ ن \\ ن) لتشققات شبهelliptical الصغيرة داخل Cring. وجرى تقييم شدة الإجهاد باستخدام ANSYS R15 [\\ ن

stress حدة التقييم \\ ن \\ ن \\ نuation [\\ ن 19 \\ ن \\ ن] من أجل حساب الكراك طرف الإجهاد كثافة المحلية. المعادلة (\\ ن3 \\ ن \\ ن): ميكانيكا الخطي مطاطا كسر المعادلة [\\ ن20 \\ ن \\ ن] \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ نFigure 3. \\ ن \\ ن. وسائط افتتاحCrack وضع (أ) أنا واسطة (ب) II واسطة (ج) III.-FEA ولدت والتنبؤات كثافة الكراك المحليين طرف الإجهاد تستخدم بعد ذلك لحساب \\ ن \\ ن \\ نgeometry عامل (\\ ن-Υ \\ ن \\ ن) لتشققات سطحية محدودة في Cring الهندسة. \\ نΔ \\ ن \\ ناغورني كاراباخ \\ ن \\ نيمكن بعد ذلك مقارنة ب \\ ن \\ ناغورني كاراباخ \\ ن \\ نطة لتقييم احتمال تصدع. و\\ ن \\ ناغورني كاراباخ \\ ن \\ نطة من CMSX4 تم الإبلاغ عن أن يكون 15 MPa.m1-2 في الهواء عند 750 ° C [\\ ن21 \\ ن \\ ن]. شدة الإجهاد _calculated من خلال النمذجة الهيئة الاتحادية للبيئة يمكن مقارنة هذا من أجل تحديد احتمالات تكسير وتأثير التآكل الساخن على \\ ن \\ ناغورني كاراباخ \\ ن \\ نطة.

Results والنقاش \\ ن \\ ن \\ ن \\ كارولنا الشماليةring النتائج \\ ن مناقشة \\ ن \\ ن \\ ن \\ ن أقسامUnstressed من CMSX4 Crings تم roded كور في 550 ° C مع تدفق ترسب الهدف من 5 ميكروغرام \\ ن CM2H وبيئة الغازية الهواء - 300 vppm SO2. تم إزالة عينات بعد التعرض مرات 100، 300 و 500 ساعة. أظهر التفتيش تشكيل \\ ن \\ ن \\ ن \\ نان نطاق أكسيد تحتوي على المشارك، ني، S و O (الشكل \\ ن4 \\ ن \\ ن \\ ناندو \\ ن5 \\ ن \\ ن). قد Sulphidation وقعت تحت نطاق أكسيد، بما يتفق مع نوع II تآكل الساخن [\\ ن

22 \\ ن \\ ن].--أكد&للC#rings وتشقق متآكلة لوحظ ples لا سام في 800 \\ ناندو 700 ميجا باسكال بعد سورس المعرض لمدة 100 ساعة. مع مرئية تكسير تزال تحدث في 500 ميجا باسكال لمرات التعرض أطول من 100 ساعة (الجدول \\ ن2 \\ ن \\ ن). على النقيض من ذلك C

H التعرض لظروف الاختبار.

rings من ذوي الخبرة عادة تكسير داخل المنطقة المركزية الأكثر أكد للغاية. ولكن عندما بدأت الشقوق قبالة مركز، وتكسير يمكن أن يحدث جانبي خط الوسط بسبب تحول نشوئها الإجهاد distribu حول CRing (الشكل \\ ن-6 \\ ن \\ ن).\\ ن \\ ن \\ ن \\ تعيد آلية التآكل تفاوتت من هجوم جيمن جاما

γ \\ ن \\ ن '\\ ن \\ ن) لمهاجمة أماه حركة اتشيه الحرةmatrix (\\ ن-γ \\ ن \\ ن) وهذا واضح في SEM الأشعة المرتدة \\ ن \\ ن-imaging تحولا في التناقض بين اثنين من الميزات المجهرية (الشكل \\ ن7 \\ ن \\ ن). هذا الانخفاض في الإلكترونات الظهر المنتشرة يعزى إلى العدد الذري السفلي من S و O موجودة في منتجات التآكل.

--\\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن
