figure 7B تطور سمك المتوسط ​​(البعد البسيط) والقطر (البعد الرئيسي) من المرحلة δ يرسب في 700 ◦C كدالة زمنية. يظهر سمك وقطر اتجاه مماثل، مع زيادة أسرع مبدئية متبوعة بزيادة تدريجية. بحلول نهاية المعالجة الحرارية، فإن سمك المتوسط ​​والقطر 34 ± 2 نانومتر و 154 ± 7 نانومتر، على التوالي. هذه القيم أصغر بكثير من القيم المكتسبة من AM In625 بعد 10 ساعات عند 870 ◦c، في حين أنe؛ السماكة والقطر المتوسط ​​52 ± 5 نانومتر و 961 ± 94 نانومتر، على التوالي [21]، مشيرا مرة أخرى إلى حركية هطول الأمطار أبطأ بشكل كبير في 700 ◦C. في سياق المعالجة الحرارية المتبقية النموذجية، بعد علاج حراري واحد-hour عند 870 ◦c، فإن سمك المتوسط ​​والقطر هو 45 ± 4 نانومتر و 424 ± 40 نانومتر، على التوالي [21]؛ بعد علاج حراريين-hour بسعر 800 درجة مئوية، يتراوح سمك المتوسط ​​وقطره، اعتمادا على حالة الإنشاء، يتراوح بين 61 نانومتر إلى 77 نانومتر و 416 نانومتر إلى 634 نانومتر، على التوالي [24]. وبعبارة أخرى، فإن المعالجة الحرارية لإغاثة الإجهاد في 700 ◦C لمدة طالما أن 10 ساعات ينتج عنه المرحلة الأولى أصغر بكثير من تلك التي تم تطويرها خلال المعالجة الحرارية النموذجية المتبقية من الإجهاد النموذجي ل AM 625.

\\ يستحق NIT الإشارة إلى أن المخترفة المستمرة لمرحلة المرحلة الملاحظة في 870 ◦C لم يكن واضحا في 700 ◦C، مما يشير إلى الاستقرار ضد المخترق الكبير في 700 ◦C، وهو ما ربما يرجع إلى الاستقرار الذي توفره الطاقة المرنة حقل سلالة محاطة بالسعرات [49]. هذا النمو المحدود لمرض δ يرسب خلال المعالجة الحرارية الطويلة في 700 ◦C مهم لأن مرحلة δ المتضخمة تؤدي إلى انخفاض سلالة الكسر [50]. علاوة على ذلك، تبين المراجعة الأخيرة أن الشيخوخة المباشرة في 700 ◦C مقابل 24 ساعة تؤدي أيضا إلى أعلى UTS (1222 ميجا باسكال) وقوة العائد (1012 ميجا باسكال) ل AM IN625، مما يشير إلى أن تشكيل أصغر عجلات يعمل على تحسين الميكانيكية قوة [51].

 مقارنة مع الحركية التي تم الإبلاغ عنها سابقا عند 800 ◦c و 870 ◦c، لاحظنا هطول الأمطار أبطأ بشكل كبير من المرحلة الراسية في 700 ◦C في AM In625 وبعد لترشيد ملاحظاتنا، استخدمنا الحسابات الديناميكية الحرارية لفهم حركية هطول الأمطار.

existing تساعد على تقليل حاجز الطاقة السطحي للنواة [52]. أثناء المعالجة، فإن دورات الضغط المتبقية بالضغط الناجم عن ظروف التدفئة والتبريد المترجمة الشديدة تسبب توزيع غير متجانسة كثافة خلع محلية [53]. بما يتفق مع العمل السابق [33]، افترضنا أن كثافة الخلع هي ≈5 × 1011 م 2. هذه كثافة الخلع تتوافق مع كثافة موقع Nuclation of ≈1021 م -3. بالنسبة لمحاكاة هطول الأمطار، نظرنا في δ، γ 00، MC كربيد، μ، و σ يرسب، مع مرحلة مصفوفة كونها γ. نفترض أن الطاقات الترويجية هي 20 mjm2 و 55 mj-m2 و 60 mj/m2 و 200 mj/m2 و 200 mj/m2 ل γ/γ 00، γ/، γ/μ، γ/μ، و γ/σ واجهات، على التوالي. يمكن العثور على مزيد من التفاصيل حول المحاكاة Enerswher//101؛ [33].&#

fabricated AM In625 هو ≈300 نانومتر [19]. توضح محاكاة Dictra أن المظنية تقتصر على ≈ 20 نانومتر من مراكز InterDendritic [33]. وبعبارة أخرى، يمثل متوسط ​​التركيب تقريبا جيدا لتكوين إعادة توزيع. يوضح الشكل 8 المقارنة بين النتائج التجريبية وتوقعات TCPrisma مع التركيب الاسمي. نظرا لأننا نفترض شكل كروي للسعرات في المحاكاة، فقد قمنا بتحويل حجم الصفائح الدموية الملحومة إلى دائرة نصف قطرها في دائرة نصف قطرها (RG) للمقارنة المباشرة التالية RG2-R2-2=D2/12، WHER+/101؛ تمثل R و D One&half من القطر والسمك كما ذكرت في الشكل 7 ب، على التوالي. يوضح الشكل 8A أن دائرة نصف قطرها#predicted النموذجية و RG الفعال المقاسة اتبع الاتجاه الحركي مماثل مع دائرة نصف قطرها المحاكاة أصغر قليلا من القيمة التجريبية، كما يتضح من RG. عندما نحاكي رد فعل هطول الأمطار مع تكوين تم تعديله إلى المنطقة العريضة المخصبة، تتنبأ المحاكاة لدينا ترسبا أكبر قليلا مع مقياس زمني حركي مماثل. وبالتالي، من المتوقع أن يكون المعدل المرجح للمحاكاة الرادعي المرسوم المرتبط بالمناطق بين الحدود والديدريت أقرب إلى القيم التجريبية. يوضح الشكل 8B أن كسر حجم الوقت-dependent المحاكاة والكسر المجلد التجريبي، الذي تم الحصول عليه بعد بروتوكول مفصل سابقا، لديه اتجاه مماثل إلا أن القيمة التجريبية أصغر من قبل عامل ≈5. هذا التناقض يشبه النتائج التي تم الإبلاغ عنها مسبقا المكتسبة عند 800 ◦c و 870 ◦c. يمكن أن تسهم العديد من العوامل في الفرق الكمي، بما في ذلك الهندسة الكروية المفترضة للكثافة المتراسية، وكثافة الخلط، ودرجة الحرارة-dependence للطاقة الترابطية. على الرغم من هذه الحجوزات، لا تزال نتائجنا تمثل اتفاق جيد بين المحاكاة والتجارب نظرا للطبيعة التقريبية للمحاكاة.--

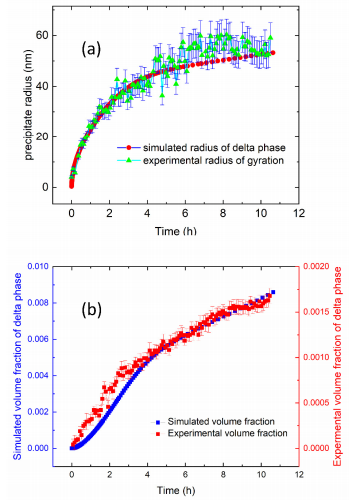

(a) مقارنة بين المحسوبة (محاكاة) دائرة نصف قطرها والتجريبية يعني دائرة نصف قطرها جيرطاس المرحلة الرائدة في 700 ◦C كدالة لوقت الصلب. هنا، افترضنا مورفولوجيا كروية للسعرات للمحاكاة. وفقا لذلك، نحسب دائرة نصف قطرها من جيرط إدارة المرحلة المستعملة على أساس القيم التجريبية المبلغ عنها في الشكل 7 ب. (ب) المقارنة بين الكسر المجلد المحسوب والتجريبي من المرحلة العالية في 700 ◦C كدالة للوقت.
