يعرض

figure 2 صور SEM AM IN625 بموجب أربع شروط مختلفة (الشكل 2A، كما-fabricated، الشكل 2B، ساعة واحدة في 700 ◦c، الشكل 2C، 24 ساعة في 700 ◦c، وعقد الشكل 2D، ساعة واحدة عند 800 ◦c)، مع الأسطح التي تم تصويرها بالتوازي مع اتجاه البناء. البنية المجهرية Dendritic مرئية في جميع الصور الأربعة. يكشف تحليل EDS عن العينة-fabricated أن المناطق بين الحدود تخصيصها في NB و MO، وتخصست المناطق الدينية في NI و CR. إن آثار مختلف ظروف المعالجة الحرارية على المجهرية خفية، مع علاج حراري-hour واحد في 700 ◦C يؤدي إلى أي اختلافات مرحة بصريا في ظل ظروف القياس. على النقيض من ذلك، يعزز المعالجة الحرارية الطويلة في 700 ◦C تكوين عجلات مورفولوجيا الصفائح الدموية بالقرب من المناطق بين الحدود. يتوافق مورفولوجيا هذه المرحلة مع المراقبة السابقة في المرحلة السابقة، مع أن تكون نواة المرحلة δ أكثر ملاءمة مع تركيز أعلى من NB و MO [33].

----------



1. قسم ISOPLETH ثابت

state NSTate من مخطط المرحلة IN625 الذي تم إنشاؤه على افتراض تكوين NI

20.7CR8.83MO-0.72FE-0.28TI-0.28SCO0.13SI

0.13SI

0.13SI
0. 04mn

0.01c (كتلة٪).

-----

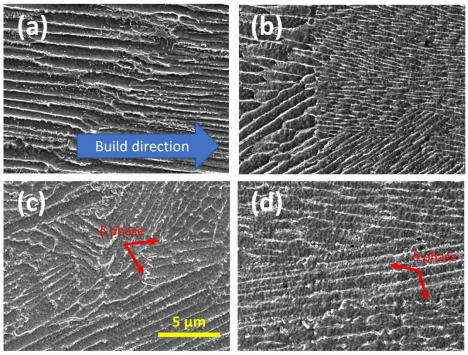

--nfigure 2. المجهرية في AM In625 تحت أربع ظروف مختلفة (أ) as-fabricated، (ب) بعد حرارة واحدة-hour العلاج عند 700 درجة مئوية، (ج) بعد المعالجة الحرارية 24 ساعة عند 700 درجة مئوية، و (د) بعد علاج حراري واحد-hour عند 800 درجة مئوية. الأسطح المصورة كلها موازية لاتجاه البناء. السهام الحمراء في (C، D) تسليط الضوء على الصفائح الدموية δ مرحلة ترسبات. علاج حراري واحد في 800 ◦c يؤدي إلى تغيير مماثل في المجهرية مع تكوين δ المرحلة يرسب، كما لوحظ في الشكل 2C (24 ساعة في 700 ◦c). نلاحظ أنه في كل من الشكل 2C، D، يعد δ الترسبات أحجام مماثلة. يشير الفرق في مدة المعالجة الحرارية إلى أن حركية هطول الأمطار من المرحلة العالية تسارع كثيرا عند 800 درجة مئوية، مقارنة مع 700 ◦C، بما يتوافق مع مخططات TTT [33،36] تم بناؤها مسبقا لمدة عام 625. يمكن أن يكون هذا التباطؤ في النمو العستر كبيرا للمعالجة الحرارية لتخفيف الإغاثة المتبقية. أظهرت تجارب التوتر المتبقية النيوترونية السابقة أن تجارب التوتر المتبقية السابقة أن واحدhour علاج حراري عند 870 ◦c [6] وعلاجين حراريينhour في 800 ◦C [10] يمكن أن يقلل بشكل فعال من الضغوط المتبقية إلى أقل من 13٪ من 3٪ من

fabricated الأولي مستويات. ومع ذلك، فإن المعالجة الحرارية في هذه الدرجات تنشئ حالة ديناميكية حرارية مواتية لهطول المرحلة الراسية. في كلتا الحالتين (ساعة واحدة عند 870 ◦C والساعتين عند 800 درجة مئوية)، فإن البعد الرئيسي لسعرات الطور الرائد لديه حجم اسمي مماثل قدره ≈500 نانومتر [2124]. هذه الترسبات الكبيرة تفضيلية تنمو بشكل تفضيلي في المناطق بيندي الدين وتقليل ليونة صلابة الكسر ومقاومة التآكل في IN625 [37،38].

figure 3 يظهر بيانات XRD في الموقع IN625 المكتسبة خلال متساوي الحرارة عقد في 700 ◦C لمدة 10.5 ح. تشير بيانات XRD التي تم الحصول عليها قبل المعالجة الحرارية في درجة حرارة الغرفة إلى أن IN625 في حالتهاfabricated لديها مرحلة مصفوفة FCC مع شعرية ثابتة (3.595 ± 0.002) Å، مع عدم وجود مراحل واضحة يمكن اكتشافها. تجدر الإشارة إلى أن قياسات Synchrotron XRD قد أجريت مع التدفق العالي والخيوط للغاية XRays باستخدام كاشف عد

photon واحد. تعني حساسية القياس هذه أن مراحل التوازن المتوقعة في مخطط المرحلة بخلاف مرحلة المصفوفة لم يكن لها وقت مناسب للتشكيل بأي مبلغ مهم أثناء الإنشاء. يمثل ANDPHASE مرحلة مصفوفة

fabricated نقطة البداية من تحويل

-

-

بيانات Synchrotron XRD المكتسبة خلال المعالجة الحرارية المتساوية للحرارة AM IN625 في 700 ◦C. يدل Inset تطور ذروة δ 012 و δ 211 ذروة. وقت استحضال البيانات يتبع مقياس اللون المرجوخ. تتوافق أنماط العصا المحسوبة مع مرحلة مصفوفة FCC ومرحلة تقويم العظام.

\\n \\n \\n \\n \\n inthe بيانات xrd المكتسبة خلال العلاج الحراري تتيح لنا مراقبة تحويل المرحلة الناتجة حراريا. كما هو مبين في الشكل 3، تطورت بيانات XRD باستمرار عند 700 درجة مئوية، حيث تكون الميزة الرئيسية زيادة راهبة في كثافة ذروة عائلة جديدة من القمم. هذه القمم الجديدة تنتمي إلى هيكل تقويم العظام. يتم احتساب أنماط عصا في الشكل 3 بناء على مرحلة تقويم العظام مع معلمات شعرية من 5.109 Å، 4.232 Å، و 4.487Å، ومرحلة FCC مع شعرية ثابتة من 3.626 Å، على التوالي. هذه المعلمات شعرية هذه هي القيم في 700 ◦C لمقارنة أنماط العصا مباشرة والبيانات التجريبية في الموقع. δ قمم ضعيفة. وبالتالي، استخدمنا أقم لتسليط الضوء على التغييرات \\ Ndependent الوقت في ذروتين مميزين من المرحلة δ (δ 012 و δ 211). بالإضافة إلى النمو المستمر لشدة الذروة، لاحظنا أيضا تضييقا من عرض الذروة، وهو مؤشر على التحليل الأساسي للنمو \\n \\n \\n \\n \\n \\nn \\nn \\n يمكن أن يكشف التغييرات الهيكلية في كل من مصفوفة FCC والسعرات. يوضح الشكل 4 تطور Lattice ثابت من مصفوفة FCC. لاحظنا انخفاضا مونياطيا في Lattice ثابت، مما يشير إلى أن العناصر ذات الرضوي الذرية الكبيرة، مثل NB و MO، تم استنفادها تدريجيا من المصفوفة. هذه الظاهرة تتفق مع هطول الأمطار المرحلة المستعملة التي تستهلك NB ومو، كما هو موضح من قبل الشكل 3. يلاحظ هذا التخفيض في المعلمة مصفوفة شعرية المرتبطة بهطول مرتفعات المرحلة الرائدة في الخدمة \\ Nexposed In625 [39] ، ما عدا المعالجة الحرارية المطولة (500 ساعة) عند 850 ◦C مطلوب للتغيير في المعلمة شعرية يمكن اكتشاف \\n \\n. \\n \\n \\n \\n \\n
