6XXX هو نوع من سبائك Al-Mg-Si و 6061 ،   6063 ، 6351،6005 هي الدرجات شائعة الاستخدام. في بعض الأحيان يمكن استخدام سبائك الألومنيوم 6005 كمادة بديلة لـ 6063 وملامح أخرى. قوة الشد وقوة الخضوع 6005-T1d تساوي 6063-T5 ، ولكن معدل الاستطالة هو ضعف معدل الشد 6005-T1 ، وهو أكثر ملاءمة للملفات المنحنية ولا يحتاج إلى الشيخوخة الاصطناعية بعد الانحناء القوسي مثل الملف الشخصي 6063 ، مما يقلل من العملية ويوفر التكلفة. الخواص الميكانيكية لـ 6005-T5 أعلى من تلك الموجودة في   6063-T6 ، مع نفاذية جيدة للهواء ، ونفاذية مياه الأمطار ، وأداء تشوه ضغط الرياح وأداء التشوه في الطائرة. سبائك الألومنيوم 6005A هي نوع من سبائك التشوه ذات القوة المتوسطة التي تم تطويرها على أساس 6005. قوة سبائك الألومنيوم 6005A-T6 أعلى من سبيكة البثق 6106-T6. إنها تتميز بأداء البثق الجيد ومقاومة التآكل ، يمكن إخمادها على آلة البثق ، المستخدمة على نطاق واسع في مترو الأنفاق ، القطارات عالية السرعة ، جميع أنواع تطبيقات شاحنات الركاب. نريد أن نعرف الفرق بينهما ويجب أن نقول الفرق أولاً.

التركيب الكيميائي 6005 و 6005 أ

خاصية ميكانيكية 6005 و 6005 أ

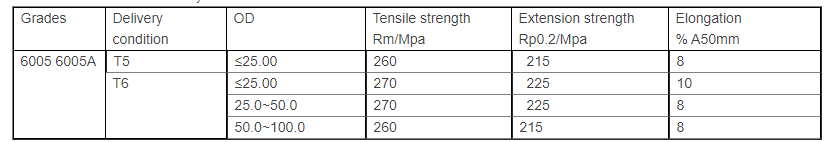

6005 و 6005 A T5 / T6 Al سبائك مبثوقة

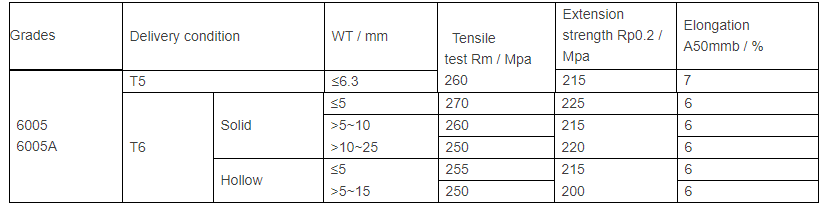

2.الألومنيوم الصناعي وسبائك الألومنيوم مقذوف الملامح 6005 و 6005A T5 / T6

من خلال العديد من اختبارات الشد ، يمكن استنتاج أن حالات التسليم المختلفة وحالات المعالجة الحرارية لملفات سبائك الألومنيوم 6005 و 6005 أمبير لها قوة شد مختلفة ، وقوة تمديد غير متناسبة واستطالة بعد الكسر. بعد عملية الصهر - تجانس السبيكة - البثق - معالجة الشيخوخة بالمحلول الصلب ، كانت قوة الشد وقوة الخضوع والاستطالة لسبائك 6005A 62MPa و 62MPa وأعلى بنسبة 3.5 ٪ من سبيكة 6005 تحت ظروف 170 ℃ / عملية الشيخوخة 6 ساعات. في ظل ظروف الإجهاد الأقصى 120 ميجا باسكال ، ونسبة الإجهاد 0.1 وتردد 20 هرتز ، تجاوزت دورات التعب المحوري لكلا السبائك 107 مرات.
