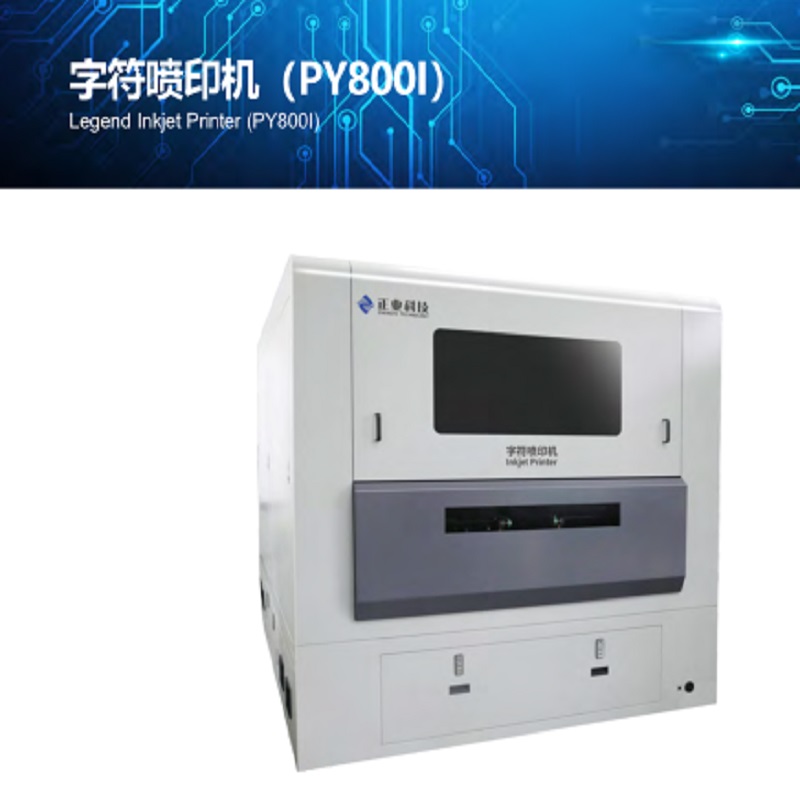

طابعة نفث الحبر بالأسطورة (PY800I)

الاستعمال

تُستخدم المعدات في معالجة طباعة خطوط الأحرف على PCB ، والتي حلت محل طباعة الشاشة التقليدية لتوفير حلول إنتاج أحرف عالية الدقة وعالية الجودة وفعالة لمصنعي PCB.

مميزات

1. عالية الدقة: اعتماد وحدات دليل الحركة الخطية الخاصة عالية الدقة ، والتحكم بدقة عالية وتحديد المواقع متعددة النقاط وتكنولوجيا التعويض.

2. عالية الجودة: أحرف طباعة عالية الدقة ، كتلة طباعة عالية الجودة ، التصاق قوي.

3. كفاءة عالية: باستخدام أنظمة المعالجة المسبقة عالية الأداء للأشعة فوق البنفسجية ، تسمح تسعة من تقنيات الطباعة على رأس الطباعة بزيادة كبيرة في كفاءة الإنتاج.

4. سهل الاستعمال: برنامج الطباعة سهل التشغيل وبسيط وسهل التعلم.

5. مخصصة: يتم تطوير الأجهزة والبرامج ذاتيًا لإتقان التقنيات الأساسية وتخصيص حلول مخصصة للعملاء.

المقياس التقني

بند                                                                               PY800I

صحة                                                         دقة تحديد المواقع: μ 38μm

                                                                      كرر الدقة: μ 5μm

جودة                                                           القرار: 720/1080/1440 نقطة في البوصة

                                                                      الحد الأدنى لعرض الخط: 75 ~ 100μm

                                                                      الحد الأدنى لارتفاع الأحرف: 0.5 مم

سرعة                                                             الأحجام: 720 × 620 مم / 28ʹʹ × 24ʹʹ

                                                                      الإنتاج الضخم: 10 ثانية / الجانب

                                                                      غرامة القرار: 13 ثانية / الجانب

  ملاحظة: تشمل وقت التحميل والتفريغ ؛   ال   عدد رؤوس الطباعة: 1024i * 9 .

شاء                                                           حجم اللوحة: 730 مم × 621 مم (28ʹʹ × 24ʹʹ)

                                                                      سمك لوحة: 0.1MM ~ 6MM (4 ~ 236mil)

الأبعاد   (L × W × H)                                         L2600 × × W2100: H2200mm

وزن                                                                               5000KG

التحميل التلقائي                                         حل خط التجميع الآلي

والتفريغ                                                 (يربط اتصالان الجهاز الأمامي والخلفي بشكل منفصل)
