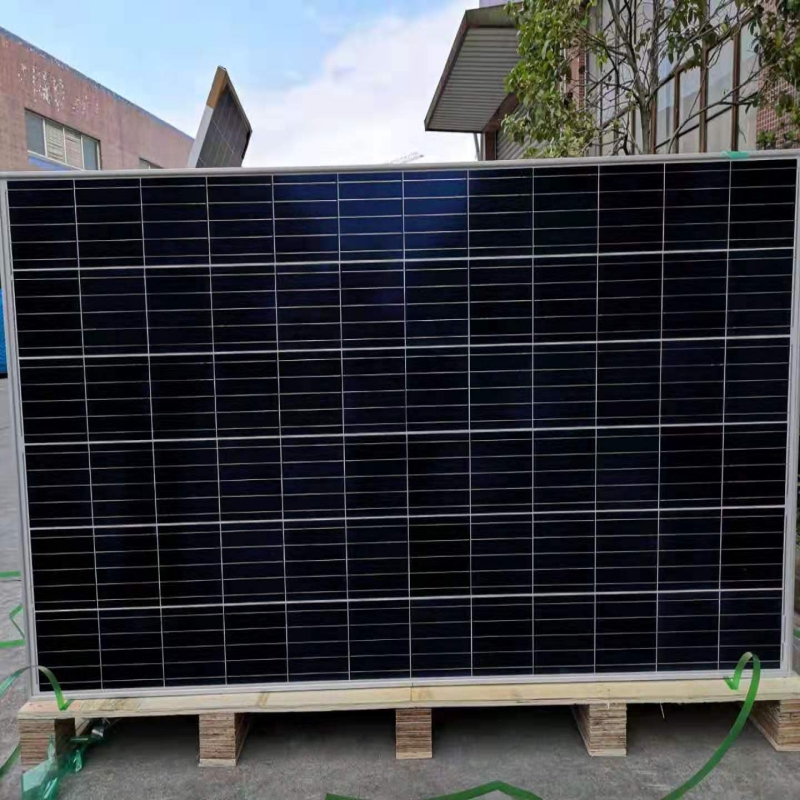

72C ايل وحدة البوليسترين

100-120Wp السلطة الناتج نطاق

1000VDC أقصى نظام الجهد

18.0 ٪ الحد الأقصى للكفاءة

E L E C T R IC A L D ATA (S T C)

رقم الموديل                                         SYM72-6-100P     SYM72-6-105P     SYM72-6-110P     SYM72-6-115P       SYM72-6-120P

الطاقة المقدرة في واتس- Pmax (Wp)           100                         105                         110                           115                         120

الدائرة المفتوحة الجهد- VOC (V)                   22.3                         22.4                         22.5                         22.6                         22.7

ماس كهربائى الحالي isc (a)                     6.12                         6.23                         6.35                       6.47                           6.59

أقصى قوة الجهد- Vmpp (V)       18.2                         18.4                         18.6                       18.8                           18.9

أقصى قوة الحالية- impp (a)           5.50                       5.73                         5.91                       6.09                           6.27

كفاءة الوحدة (٪)                                 17                           17.1                       17.3                       17.5                           17.7

STC: Irradiance 1000 W / m² ، درجة حرارة الخلية 25 درجة مئوية ، كتلة الهواء AM1.5 وفقًا للمواصفة EN 60904-3.

E L E C T R IC A L D ATA (NO C T)

رقم الموديل                                   SYM72-6-100P     SYM72-6-105P     SYM72-6-110P       SYM72-6-115P     SYM72-6-120P

أقصى قوة- Pmax (Wp)             73.9                         77.6                       81.3                         85                             88.7

الدائرة المفتوحة الجهد- VOC (V)             20.7                           20.8                       20.9                           21                             21.1

ماس كهربائى الحالي isc (a)                 5.0                             5.1                         5.1                           5.2                           5.3

أقصى قوة الجهد- Vmpp (V)   16.7                         16.9                       17.1                         17.3                         17.4

أقصى قوة الحالية- impp (a)       4.4                           4.6                       4.8                             5.0                             5.2

NOCT: الإشعاع عند 800 واط / متر مربع ، درجة الحرارة المحيطة 20 درجة مئوية ، سرعة الرياح 1 م / ث.

البيانات الميكانيكية

الخلايا الشمسية                                           الكريستالات 156.75 × 52.25 مم

تكوين الخلية                               72 خلية (6 × 12)

أبعاد الوحدة                           1030 × 680 × 30mm و

وزن                                                 9.5KG

Superstrate                                         3.2 ملم ، ناقل حركة عال ، حديد منخفض ، زجاج مقسى من ARC

المادة المتفاعلة                                             خلفية بيضاء

الإطار                                                   سبائك الألومنيوم بأكسيد الفضة نوع 6063T5 ، اللون الفضي

J بوكس                                                     بوعاء ، IP67 ، 1000VDC ، 3 الثنائيات الالتفافية شوتكي

الكابلات                                                     4.0 مم² (12AWG) ، طول 900 مم

الموصل                                               IP67 MC4 متوافق

درجة الحرارة & أقصى تصنيفات

درجة حرارة خلية التشغيل الاسمية (NOCT)                                       45 ° C ± 2 ° C

معامل درجة الحرارة من VOC                                                                 -0.32٪ / درجة مئوية

درجة حرارة معامل isc                                                                   0.05٪ / درجة مئوية

معامل درجة الحرارة من Pmax                                                               -0.39٪ / درجة مئوية

درجة حرارة التشغيل                                                                           -40 ~ + 85 ° C

الجهد الأقصى للنظام                                                                           1000VDC

ماكس سلسلة فيوز التقييم                                                                                 15A

الحد الحالي عكس                                                                               15A

PA C K ​​A G ING C O NF IG UR AT IO N

                                                                                            40FT                             20FT

عدد الوحدات في الحاوية                                   2300                           1000

عدد الوحدات في البليت                                       2                                 2

عدد المنصات في الحاوية                                     1150                           500

أبعاد صندوق التغليف (LxWxH) مم                   1050 × 690 × 70         1050 × 690 × 70

الوزن الإجمالي مربع [كجم                                                         20                               20
