يعرض

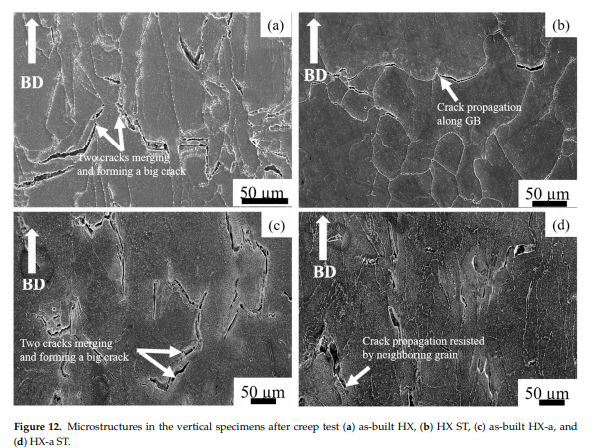

figure 12 mulchicrures للعينات الرأسية على طول اتجاه التحميل بعد اختبار الزحف. كان لدى HX AS-built عينة شقوق كبيرة (الشكل 12A) على طول حدود الحبوب الأفقية؛ دمج هذه الشقوق وشكلت تشكيلات كبيرة، مما أدى إلى كسر هش. لاحظنا أيضا الشقوق على طول حدود الحبوب في عينة HX-A Asbuilt (الشكل 12C). بعد المعالجة الحرارية للحل، أظهرت عينة HX St ST Morphologlogy Equixed الحبوب، مما أدى إلى كسر هش في حدود الحبوب بعد اختبار الزحف (الشكل 12B). ومع ذلك، أظهرت عينة HX-A St ST كسر كسور متجاوزي (الشكل 12D)، مما أدى إلى كسر الدكتايل. بالإضافة إلى ذلك، في سانت HX-A، كانت تشققات العينات محاذاة متوازية لمحور التحميل، مما يجعل من الصعب على الشقوق أن تنتشر طبيعيا إلى محور الإجهاد وتنتج عن كسر الدكتايل.





-----------1.---

.

\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\nnx \\ Nx هو الصلبة \\ سبيكة NSolution \\ Ni \\ Nbased Ni \\ Ni \\ Nbased، ويمكن أن تظهر مجموعة واسعة من درجات حرارة ذوبان وتصلب بسبب محتواه سبيكة عالية. خلال عملية SLM، تعاني المعدن الأساسي المجاور لمنطقة الانصهار مجموعة من درجات حرارة الذروة بين سيولة سادة ودرجات الحرارة الصلبة. لذلك، تخضع المجهرية في هذه المنطقة من ذوبان جزئي ويوصف بأنها منطقة المنطقة ذوبان جزئيا (PMZ) في حاز [25]. يحدث تكسير السال في حدود الحبوب في مناطق الحرارة \\ Naffected من اللحامات، والمعروفة أيضا باسم Haz Fissuring. أثناء تكسير الجلود، عندما يذوب الحرارة، تشكل مراحل الحرارة المنخفضة \\ NMelting \\ Nmelting على حدود الحبوب وفي منطقة interdendritic في منطقة الحرارة \\ Naffted من تشغيل WELD. أشكال فيلم سائل على حدود الحبوب هذه والمناطق بين الحدود ويتم سحبها من قبل الضغوط الحرارية الشد كما الصلاحية اللحام. تشمل المراحل التي من المحتمل أن تكون سادت في SuperAlleoys NI \\ NBased Superloys MC كربيد، كرات كرات M6C، مرحلة Laves، و σ \\ Nphase [12،26]. لوحظت نفس الظواهر في عينة HX \\ Nbuilt (الشكل 3A)؛ وهذا يعني أن الفصل عن العناصر مثل SI و W و C على تشكيل كربيدات SIC \\ N و W6C \\ Ntype في حدود الحبوب والمناطق بين الحدود أثناء عملية التصلب، مما يؤدي في النهاية إلى تشكيل صدع في HX العينات (أرقام 1A و 3 أ) [8،17]. أظهرت عينة HXA المزيد من الشقوق (الشكل 1B) من عينة HX لأن عناصرها قد تم فصلها مشابهة لتلك الخاصة ب Nttrium (Y) SI (الجدول 1)، والتي أسفرت عن تكوين كربيد، أساسا (م) وتقف على SI و Y) و M6C (M لتقف على ث) وتسبب في ظهور المزيد من الشقوق (الشكل 3 ب) [26،27]. المنطقية الصلبة ل Y في مصفوفة NI منخفضة ويؤثر على تكوين الكراك لأن Y مرفوض من Dendrite الأساسي إلى المناطق العابرية، مما تسبب في مشاكل الفصل. \\n \\n \\n \\n \\n
