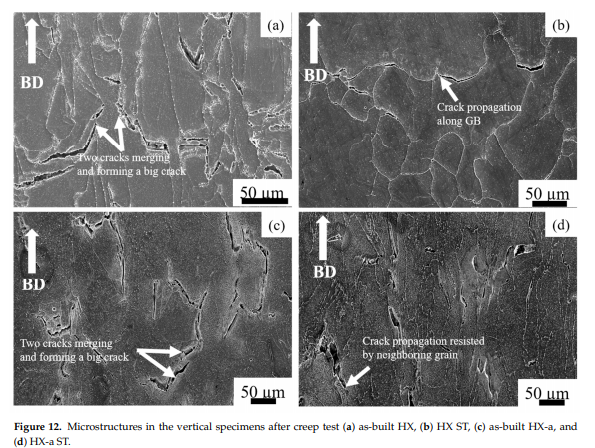

figure 12 mulchicrures للعينات الرأسية على طول اتجاه التحميل بعد اختبار الزحف. كان لدى HX AS-built عينة شقوق كبيرة (الشكل 12A) على طول حدود الحبوب الأفقية؛ دمج هذه الشقوق وشكلت تشكيلات كبيرة، مما أدى إلى كسر هش. لاحظنا أيضا الشقوق على طول حدود الحبوب في عينة HX-A Asbuilt (الشكل 12C). بعد المعالجة الحرارية للحل، أظهرت عينة HX St ST Morphologlogy Equixed الحبوب، مما أدى إلى كسر هش في حدود الحبوب بعد اختبار الزحف (الشكل 12B). ومع ذلك، أظهرت عينة HX-A St ST كسر كسور متجاوزي (الشكل 12D)، مما أدى إلى كسر الدكتايل. وبالإضافة إلى ذلك، في HX \\ غ ST، ومحاذاة الشقوق العينات موازية لمحور التحميل، مما يجعل من الصعب على الشقوق لنشر العادي لمحور التوتر ويؤدي إلى كسر الدكتايل.-

\\ ن \\ ن \\ ن1.

Discussion \\ ن \\ ن \\ ن1. Effect من العزل على تشكيل الساخن تكسير \\ ن \\ ن \\ نHastelloy

ibased Ni ibased، ويمكن أن تظهر مجموعة واسعة من درجات حرارة ذوبان وتصلب بسبب محتواه سبيكة عالية. خلال عملية SLM، تعاني المعدن الأساسي المجاور لمنطقة الانصهار مجموعة من درجات حرارة الذروة بين سيولة سادة ودرجات الحرارة الصلبة. لذلك، تخضع المجهرية في هذه المنطقة من ذوبان جزئي ويوصف بأنها منطقة المنطقة ذوبان جزئيا (PMZ) في حاز [25]. يحدث تكسير السال في حدود الحبوب في مناطق الحرارةaffected من اللحامات، والمعروفة أيضا باسم Haz Fissuring. أثناء تكسير الجلود، عندما يذوب الحرارة، تشكل مراحل الحرارة المنخفضةMelting

affted من تشغيل WELD. أشكال فيلم سائل على حدود الحبوب هذه والمناطق بين الحدود ويتم سحبها من قبل الضغوط الحرارية الشد كما الصلاحية اللحام. تشمل المراحل التي من المحتمل أن تكون سادت في SuperAlleoys NIBased Superloys MC كربيد، كرات كرات M6C، مرحلة Laves، و σ-phase [12،26]. لوحظت نفس الظواهر في عينة HX-built (الشكل 3A)؛ وهذا يعني أن الفصل عن العناصر مثل SI و W و C على تشكيل كربيدات SIC-و W6C-type في حدود الحبوب والمناطق بين الحدود أثناء عملية التصلب، مما يؤدي في النهاية إلى تشكيل صدع في HX العينات (أرقام 1A و 3 أ) [8،17]. وأظهرت العينة HXa المزيد من الشقوق (الشكل 1B) من العينة HX لأن عناصرها عزلت مماثلة لتلك التي لالإيتريوم إضافية (Y) وأعلى-content سي (الجدول 1)، مما أدى إلى تشكيل كربيد، أساسا MC (M وتقف على SI و Y) و M6C (M لتقف على ث) وتسبب في ظهور المزيد من الشقوق (الشكل 3 ب) [26،27]. المنطقية الصلبة ل Y في مصفوفة NI منخفضة ويؤثر على تكوين الكراك لأن Y مرفوض من Dendrite الأساسي إلى المناطق العابرية، مما تسبب في مشاكل الفصل.-----
