nfigure 6 يعرض القرص المغريد SEM بعد المعالجة الحرارية St. اختفى حدود الطائرات المنصهرة وهياكل الدنادق. قدمت عينة HX St ST Morphology Oneixed الحبوب عند انخفاض التكبير (الشكل 6A). وأظهرت هذه العينة أيضا الكثير من التوائم في التكبير العالي (الشكل 6B). بالنسبة لعينات HX-A، كان مورفولوجيا الحبوب القديس عينة يشبه ذلك عينة-built (الشكل 6C). وقد لوحظت اثنين من الاختلافات الرئيسية بين العينة HX وHX \\ غ العينات بعد العلاج ST: في الأخير، أصبحت الحدود الحبوب سمكا مع كربيد، وتلك كربيد غرامة شكلت داخل الحبوب (الشكل 6D). في السابق، من ناحية أخرى، لم يلاحظ أي كوائد داخل الحبوب، وكانت حدبة الحبوب أرق من عينة HX-A ST (الشكل 6B). نفذنا تحليل SEM لعينة HX-A As-built في حدود الحبوب؛ يتم تقديم النتائج في الشكل 7A. تم تشكيل M6C، SIC، و YC في حدود الحبوب. يجب أن تكون هذه الكربونات في حدود الحبوب مثبتة الحدود خلال المعالجة الحرارية للحلول. نفذنا تحليل Fe-Sem في حدود الحبوب في عينة HX-A St ST. يوضح الشكل 7B Fe-Sem Micropograph من عينة HX-A St ST. MC (SI، Y)، (MO، W) 6C، وتم تشكيل كاربيدات CR23C6 في حدود الحبوب. تسبب هذه بشكل أساسي في تأثير تعلق حدود الحبوب في نهاية المطاف للحفاظ على مورفولوجيا الحبوب العمودية-

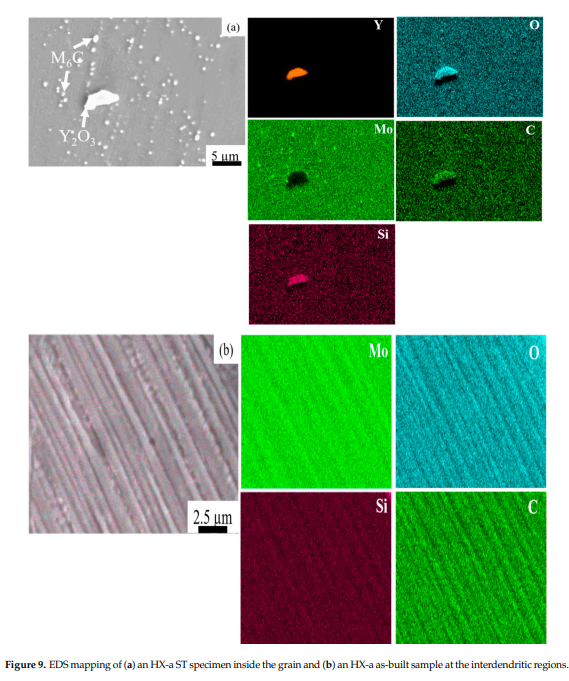

A في St حالة St. بعد المعالجة الحرارية الحل، أظهرت عينة HX حبيبات متكاملة وكان التوجه عشوائيا (الشكل 8A). معظم الحبوب لها اتجاه (الشكل 8A). ومع ذلك، يبدو أن عينة HXA تشبه عينة HX-A باسم-built (الشكل 5B)؛ وهذا يعني أنه كان التشكل عمودي الحبوب ونصف من الحبوب بقيت على طول--<100 \\ ن \\ ن \\ ن \\ نdirection (شملت رقم \\ ن \\ ن8b).\\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ نFig \\ ن>ure يظهر 9A EDS رسم الخرائط من HX \\ نا عينة ST، مما يدل موrich كربيد داخل الحبوب. كان هناك أيضا تكوين أكسيد من y و siconting c داخل الحبوب (انظر الشكل 9A). من أجل العثور على سبب تراكم كربيد M6C على طول المناطق interdendritic بعد المعالجة الحرارية حل، أجرينا رسم الخرائط EDS في المناطق interdendritic من HX \\ غ كbuilt العينة (الشكل 9B)؛ في المناطق بيندي الدين، تم فصل MO و SI و C و O. المواد 2021، 14، X للحصول على مراجعة الأقران 8 من 16 الشكل 9A يعرض عدي EDS تعيين عينة HXA ST، مما يدل على كاربيدات Mo rich داخل الحبوب. كان هناك أيضا تكوين أكسيد من y و siconting c داخل الحبوب (انظر الشكل 9A). من أجل العثور على سبب تراكم كربيد M6C على طول المناطق interdendritic بعد المعالجة الحرارية حل، أجرينا رسم الخرائط EDS في المناطق interdendritic من HX \\ غ ك

نحن أجرت تجربة الزحف على طول اتجاه مبنى (عينة العمودي) وطبيعية لبناء الاتجاهات (العينات الأفقية)؛ يتم عرض منحنيات زحف في الشكل 10. وفي ك \\ حالةnbuilt، أظهرت العينة HX العمودية حياة زحف من 13.8 ساعة في حين أظهرت العينة HXa حياة زحف أعلى 1.46 مرة، 20.2 ساعة (الشكل 10A). علاوة على ذلك، كشفت HXA عن استطالة زحفrupture أعلى (5.7٪) من HX (2.8٪). وHX ك-built الأفقي عينة عرضت حياة أطول زحف (3.4 ساعة) من HX \\ نا عينة الأفقية (0.26 ساعة)، ولكن سلالة تمزق تقريبا نفس في كل من العينات (الشكل 10B). يوضح الشكل 10C خصائص الزحف من العينات العمودي. أظهرت عينة HX حياة زحيفة من 3.7 ساعة، في حين أظهرت عينة HX-A حياة زحف ثماني مرات أعلى، 29.6 ساعة. أظهر HX-A استطالة زحف أعلى-rupture (15.6٪)، مضاعفة تقريبا من HX (7.5٪). أظهرت العينة الأفقية HX ST عمر أطول للزحف (3.6 ساعة) من HX \\ نا عينة الأفقية (0.26 ساعة)، ولكن زحف-rupture استطالة كان ما يقرب من نفسه في كل العينات (الشكل 10D). مواد 2021، 14، X للحصول على مراجعة النظراء 9 من 16، أجرينا اختبارا زحفا على طول اتجاه البناء (العينة الرأسية) وطبيعيا لبناء الاتجاهات (العينات الأفقية)؛ يتم عرض منحنيات زحف في الشكل 10. وفي ك-built حالة، أظهرت العينة HX العمودية حياة زحف من 13.8 ساعة في حين أن HX \\ نا عينة عرضت حياة زحف أعلى 1.46 مرة، 20.2 ساعة (الشكل 10A). علاوة على ذلك، كشفت HX-A عن استطالة زحف-rupture أعلى (5.7٪) من HX (2.8٪). وHX ك-built الأفقي عينة عرضت حياة أطول زحف (3.4 ساعة) من HX \\ نا عينة الأفقية (0.26 ساعة)، ولكن سلالة تمزق تقريبا نفس في كل من العينات (الشكل 10B). يوضح الشكل 10C خصائص الزحف من العينات العمودي. أظهرت العينة HX حياة زحف (3.6 ساعة) من HX \\ غ-

horizontal عينة (0.26 ساعة)، ولكن زحفrupture استطالة كان ما يقرب من نفسه في كل العينات (الشكل 10D). يعرض

-------nfigure الأسطح الزحف-rupture. ويتضح من الشكل 11A، ب أن HX وHX \\ غ ك-built العينات العمودية معارضها ممدود الحبوب والتي في النهاية تظهر معانقة وتحفز انقسام. على النقيض من ذلك، وبدلا الانقسام-like السطح ويمكن ملاحظة على ك-built HX وHX \\ غ العينات الأفقية (الشكل 11C، د، على التوالي). من الواضح، أدى الشقوق عمودي الحالي إلى محور التوتر في الانقسام-like السطح على طول هيكل شجيري، مشيرا إلى سلوك هش وأقل ليونة \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن \\ ن-----
