nmaterials والأساليب

-compositions الكيميائية الدقيقة (في كتلة٪) من سبائك hastelloy-x مع 0 و 0.12 yttrium يسمى HX و HX-A، على التوالي، و يتم عرضها في الجدول 1. تم بناء هذين العينتين على شكل مكعب 45 × 45 × 45 مم باستخدام آلة EOS M290 SLM (EOS، Robert-stirling-ring 1، 82152، Krailling، Bavaria، ألمانيا) في ألمانيا) جو واقية AR باستخدام مساحيق قبل-alloyed ونفس معايير المعالجة. أجرينا معاملة حرارية قياسية لكل من عينات HX و HXA. تم إجراء المعالجة الحرارية للحلول (ST) في 1177 ◦c لمدة 2 ساعة، تليها تبريد الهواء لدرجة حرارة الغرفة

اختبار الزحف، نحن شرائح مكعب في عدد من ألواح مع سمك 3.1 مم؛ من هذه الألواح، تم قطع عينات اختبار الزحف باستخدام آلة قطع الأسلاك الكهربائية-discharge. كانت أبعاد المقياس لكل عينة 19.6 × 2.8 × 3.0 مم. أجرينا اختبار الزحف تحت ظروف 900 ◦c/80 ميجا باسكال. كانت العينات مصقولة باستخدام ورقة Emery SIC حتى الصف 1200#متبوعا بمعجون الماس حتى السيليكا الغروية (0.5 ميكرون) باستخدام آلة تلميع التلقائي (Ballerup، Denmark) التلقائي. ثم تم غسل جميع العينات بالإيثانول في حمام بالموجات فوق الصوتية لمدة 10 دقائق. لقد نقفمنا العينات مع حل مياه حامض الفوسفوريك \/ ن 80٪ لمراقبة حدود بركة المنصهرة. تم إجراء الملاحظة المجهرية باستخدام المجهر البصري (OM؛ Olympus Corp. طوكيو، اليابان)، مجهر الإلكترون المسح الضوئي (SEM؛ Hitachi، Ltd.، طوكيو، اليابان)، الطاقة+dispersive التحليل الطيفي (EDS) (S-3700N نوع EDS المعدات المصنعة من قبل Horiba Seisakusho Co.، Ltd.، Kyoto، اليابان)، ومجاهر الإلكترون الإلكتروني الميداني (FE-SEM) (JSM-7100، JEOL، طوكيو، اليابان) تعلق على EDS (Edaxametex 9424). تم استخدام Image J برنامج (64-bit Java 1.8.0_172) لتحليل كسر الكراك القياسات والمسامية.-

3.

 -

---N--3.1.

 3.1.1.

--يوضح 1 hx و hx

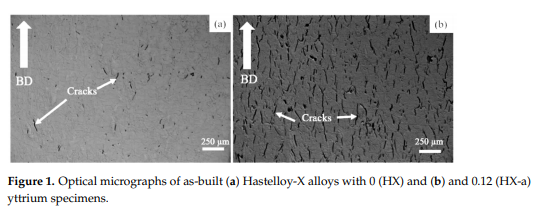

built. تم تصنيعها جميعا باستخدام نفس معلمات المعالجة. أظهرت عينة HXA تشققات أكثر من HX (الشكل 1A) لأن عينة HX A تحتوي على عناصر سبائك Yttrium إضافية (Y) التي تفتقر إلى عينة HX. النقطة البارزة هي أن جميع الشقوق متوازية إلى اتجاه البناء (BD) (الشكل 1B). الكراك الكراك لعينات HX و HXA هي 1٪ و 5٪، على التوالي.

--

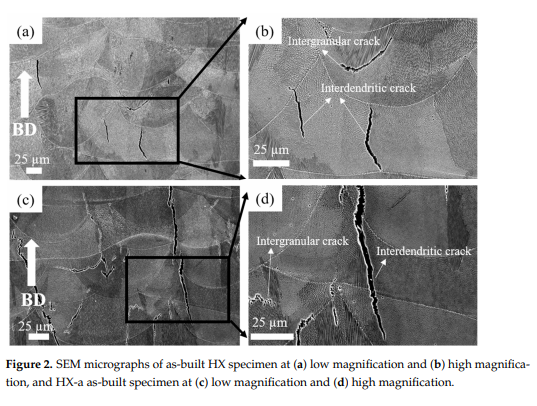

built العينة. في التكبير السفلي، أظهرت جميع العينات حدود البلياردو المنصهرة وهياكل التصلب، مثل حدود الحبوب والتمدد (الشكل 2A، B ل HX والشكل 2C، D ل HXA). يوضح الشكل 2B الشقوق في تكبير أعلى في عينة HX. في كلتا العينتين، تم تشكيل الشقوق على طول حدود الحبوب وظهرت في مناطق بيندي الدين. تقوم

----nwe بمسح تعيين EDS في تشققات عينات HX و HXA. كشف تحليل EDS عن كربيدات SIC وتشكيل W6C في عينة HX (الشكل 3A). في عينة HXA، أظهرت تعيين EDS في الكراك تكوين YC (الشكل 3B)

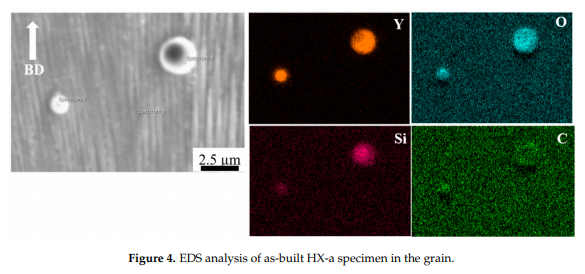

A باسمbuilt، مما يدل على وجود جزيئات أكسيد صغيرة Y (YTTRIA) وجزيئات أكسيد (سيليكا) داخل الحبوب. كشفت خرائط التوجيه البلورية (EBSD) الخلط بين الكترون الخلفية (EBSD) لكل من العينات في حالة

A هي أدق إلى حد ما ومعظمها موجهة في الاتجاه (الشكل 5B)
