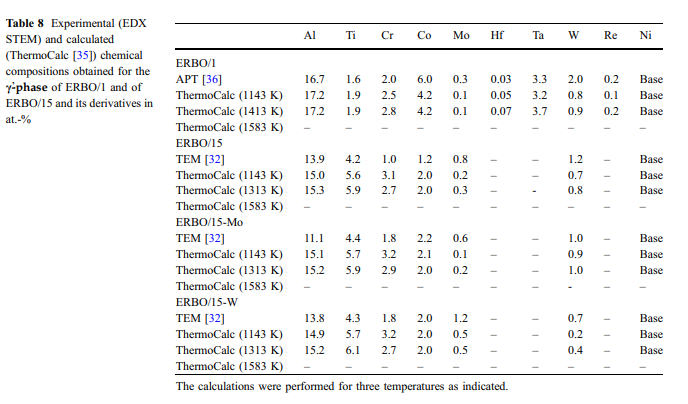

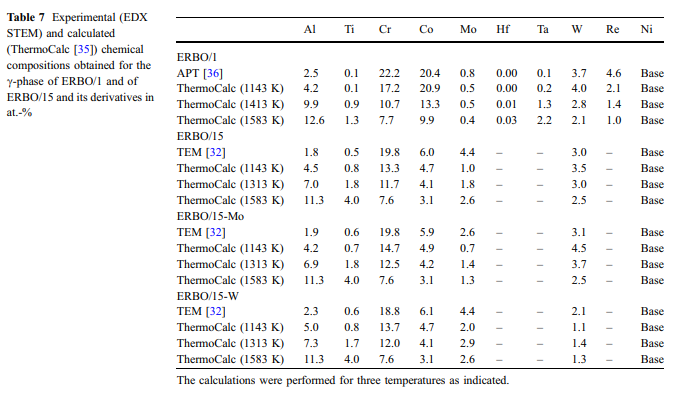

ncalculated feature phase compositions: تم قياس تركيبات C-و C-phase (&CC و CC&) في السبائك الأربعة المحققين مع 3D APT (ERBO 1) [36] ومع TEM-EDX (ERBO 15 ومشتقات) [32]. يتم تقديم النتائج التجريبية للمرحلتين في الجدولين 7 (C-PHASE) و 8 (مرحلة C-&). تحتوي الجدولون 7 و 8 أيضا على تنبؤات ThermocOcc التي تم الحصول عليها على درجات حرارة عند 1143 ك (درجة حرارة خطوة معالجة هطول الأمطار الثانية لجميع السبائك)، عند 1413 ك و 1583 ك (Erbo/1؛ درجة حرارة خطوة علاج هطول الأمطار الأولى والتجانس، على التوالي) وفي 1313 ك و 1583 ك (متغيرات Erbo/15؛ درجة حرارة خطوة علاج هطول الأمطار الأولى والتجانس على التوالي). نظرا لأن C-phase تعرض جزء صغير أصغر من حجم C-phase، فإن التغييرات في تكوينه الكيميائي&أكثر وضوحا. في التين. 10 و 11، نحن التركيبات الكيميائية ل C-phase من الجدول 7 كخطاسية فطيرة. يوضح الشكل 10 بيانات تجريبية، والتي تم قياسها في جميع سبائك الحرارة الأربعة-treated قبل الزحف. يتم عرض تنبؤات ThermOcOcOconc التي تم الحصول عليها ل C-phases of Erbo/1 (1143 و 1413 و 1583 ك) وللروبين/15 (1143 و 1313 و 1583 ك) في الشكل 11.

   يتم تقديمها في الجدول 7 و التين. 10 و 11 (C-PHASE) وفي الجدول 8 (C-PHASE، البيانات المقدمة&بدون رسومات) تظهر أن زيادة درجات الحرارة تؤدي إلى زيادة كميات متزايدة من TI و AL و TA وتقليل كميات CR و CO و RE في وقت واحد ل ERBO/1 في C-phase. كما يمكن أن ينظر إليه في نتائج Thermocalc المقدمة في الشكل 11، فإن مبلغ العنصر الأساسي NI يتزايد مع زيادة درجة الحرارة في Erbo/1. على النقيض من ذلك، ينخفض ​​مع زيادة درجة الحرارة في ERBO/15.The --nthermodynamic لل c&و c/phases فيالجدول 7 (والتين 10 و 11) والجدول 8، على التوالي، تظهر كذلك أن بيانات Thermocalc ل 1143 ك (درجة حرارة علاج هطول الأمطار الأخير من السبائك التجريبية) والبيانات المحددة تجريبيا ليست في اتفاق كامل ولكن بالقرب من بعضها البعض لكل من أنظمة السبائك. فقط في حالة Erbo

//discussion مرنة تصلب: كما يمكن أن ينظر إليه في الشكل 6A-C، تنخفض جميع صلابة مرونة مع زيادة درجة الحرارة. هذا هو أساسا نتيجة للاذارية إمكانات شعرية. بفضل درجة الحرارة المتزايدة، تؤدي الاهتزازات الحرارية المتزايدة إلى مسافات سندات أكبر، مما يؤدي إلى انخفاض في تفاعل الترابط وبالتالي في انخفاض في صلابة مرنة. السلوك المرن من Erbo&1 و Erbo#15 هو تقريبا متطابق تقريبا، ومع ذلك، فإن النتائج الخاصة بمتغيرات Erbo/15 Leaner ل C11 و C12 تسقط قصيرة قليلا. هذا لا يؤثر بشكل كبير على Moduli E \\\\ 100 [، والتي كلها قريبة جدا (الشكل 6D). كما يتضح في الجدول 9، تختلف عناصر سبيكة فردية من SX في الحجم، وهيكل الكريستال، والمعامل الصغير، والكهرباء ونقطة الانصهار [48-51]. يوضح الشكل 6D أن التغييرات في كيمياء السبائك التي تم النظر فيها في العمل الحالي لا تؤثر بقوة على خصائص مرنة. هذا يتماشى مع الاستنتاجات التي رسمتها Demtro¨der وآخرون. [41]، الذي أظهر أنه حتى اختلافات أكبر من مؤلفات السبائك من النظر في العمل الحالي لا يؤثر بقوة على الخصائص المرنة ل SX. السلوك المرن من الكريستال الوحيد يعكس مباشرة anisotropy لنظام الترابط الخاص به. يتم التحكم في هذا الأخير بشكل أساسي حسب النوع والعدد والترتيب المكاني لأقرب اتصالات-neighbor في الهيكل البلوري. نظرا لأن هياكل NI-BASE SX (بما في ذلك C/C 'NC'S المجهرية) بالإضافة إلى التركيبات الكيميائية الرئيسية ([62 في.-٪ NI، [11 في.-٪ al) تختلف قليلا فقط، والتفاعلات يهيمن عليها NI-NI و NI-AL اتصالات، مما يؤدي إلى اختلافات صغيرة فقط من تصلب المرونة الكبيرة [42].-

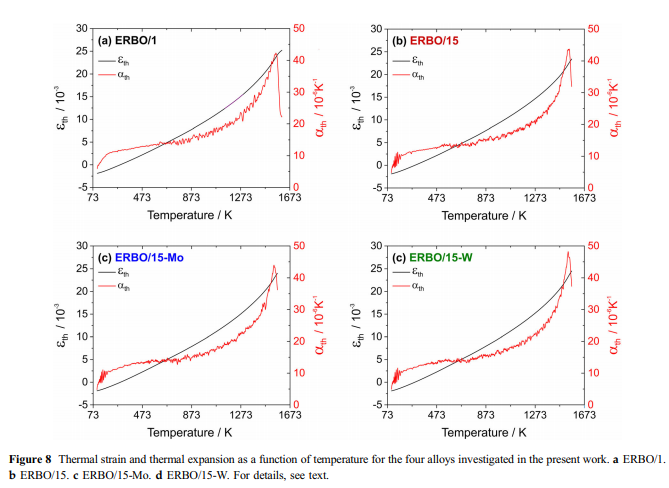

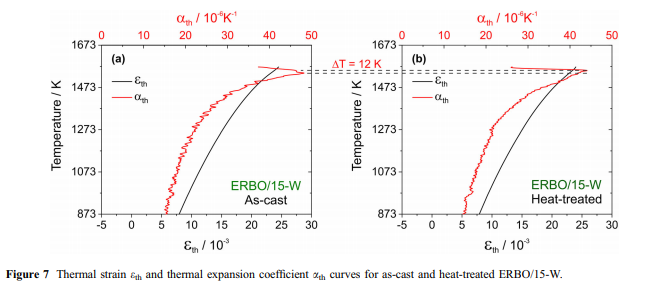

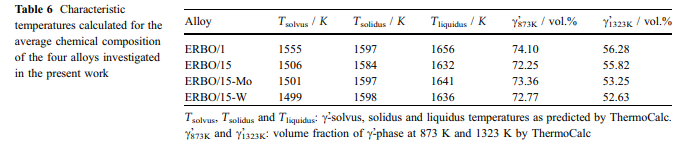

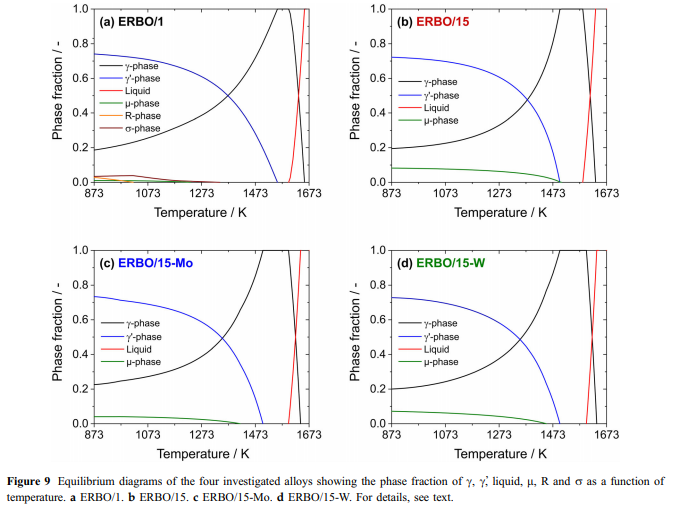

SOLVUS درجات الحرارة: ترتبط التوسع الحراري مع ميل المواد لتغيير حجمها بزيادة درجة الحرارة. في بلورة، يرتبط ذلك بزيادة الطاقة الاهتزازية للذرات والشكل غير-harmonic لشكل Lattice. وفقا لعلاقة gru¨&neisen، Aðtþ يتناسب مع سعة الحرارة؛ وبالتالي، يمكن أن تكون الإجهاد الحراري EðTþ-- بواسطة نموذج متكامل لنموذج einstein [52، 53]:

E0 يمثل الإجهاد الأولي في 0 ك، يدل آه عن الحد الأعلىTemperature لمعامل التوسع الحراري، وهو ما يعادل درجة حرارة آينشتاين. المشتق الأول فيما يتعلق بدرجة الحرارة تعطي معامل التمدد الحراري:-
