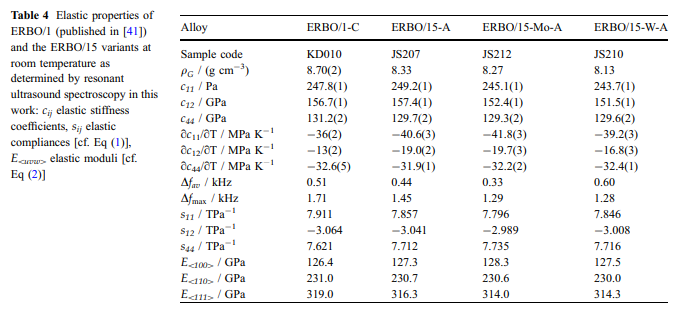

results خصائص مرنة: صلابة مرنة من-crystal Erbo/15 PSEDUSTROSSELEL و N15 ومتغيراتها كما تم الحصول عليها بواسطة طريقة RUS في درجة حرارة الغرفة يتم تقديمها في الجدول 4. للمقارنة والبيانات ل ERBO/1 من الأدب [41] تمت إضافته. بالإضافة إلى ذلك، تم حساب الشكوى المرنة SIJ باستخدام العلاقات، والتي تعقد للمواد ذات التناظر المكعب.

modulus اتجاهي أو معامل مرن e يساوي عكس التأثير الطولي لل التعاملات المرنة. مع اتجاه الفائدة UU1E1؟ U2E2؟ U3E3، فير=&101؛ يصف EI أن ناقلات النظام المرجعي الديكارتي و UI هو جيب التوصيل الاتجاهي، ويتم الحصول على Moduli E SELEC#&116؛ يتم الحصول على اتجاهات ED Cubic بواسطة:#

قدمت في الجدول 4.

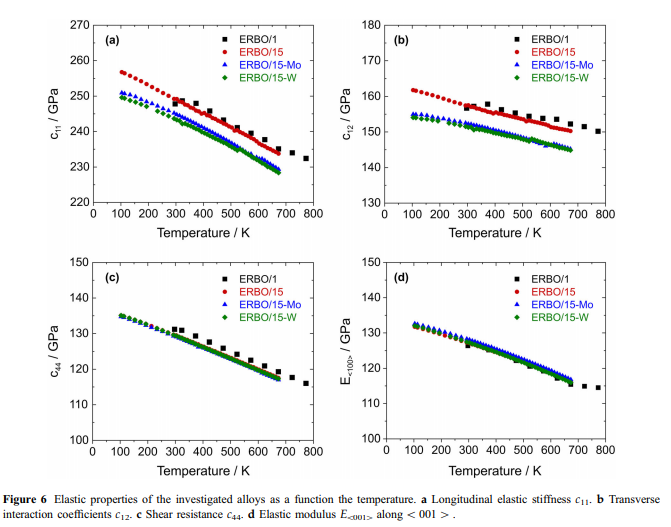

the درجة حرارة الصمامات المرنة تظهر في الشكل 6. بين 100 و 673 ك، C11، C12 و C44 الانخفاض بشكل مستمر مع زيادة درجة الحرارة بنسبة 8.5٪، 6٪ و 13٪، على التوالي. يتم تقديم معاملات درجة الحرارة في CIJ كما تحددها تقريبية خطية لبيانات تجريبية في نطاق درجة الحرارة 273-673 ك إعطاء في الجدول 4. من أجل وصف اعتماد درجة الحرارة على Moduli E في الاتجاهات البلورية \\ 100 [، \\ 110 [و \\ 111 [، تم تقريب بيانات e \\ uvw المقابلة على نطاق درجة حرارة التحقيق بأكمله بواسطة متعدد الحدود من النوع:

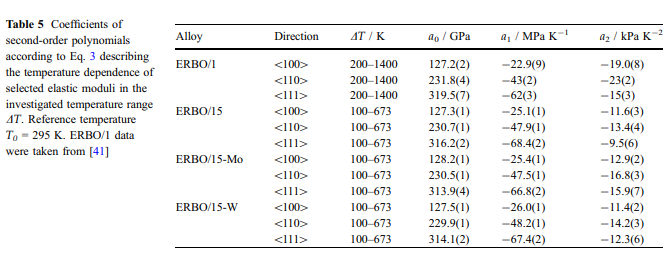

/المعلمات المقابلة وانحرافاتها المعيارية كما اشتقت من يتم إعطاء مصفوفة التباين من الملاءمة المتقاربة بالكامل في الجدول 5. كمثال، يتم عرض القيم ل E \\ 100 [من ERBO/1 (البيانات من [41]) و Varbo-15 المتغيرات (هذا العمل) في الشكل 6D وبعد النتائج المتخصصة: تم التوسع الحراري نتائج البحث الأربعة المحققين في التين. 7 و 8. يتميز منحنيات الإجهاد التجريبية eth==f (t) بتغييرات قابلة للتكرار بشكل جيد في المنحدر في درجات حرارة عالية. يصبح هذا واضحا بشكل خاص عندما يتم رسم معاملات التوسع الحراري ATHF (T) كدالة --/-temperature. تظهر هذه المنحنيات كحد أقصى حاد في معامل التوسع الحراري في درجات حرارة عالية. في الشكل 7، يتم عرض السلالات الحرارية ومعاملات التوسع الحراري فيCast

WW

WW

W/-----erbo \\ يتم عرض N15/W. يمكن أن ينظر إليه أن مواقع ذروة ATH (T) من المواد AS-ast و Heat/treated Close قريبة، فإن درجة حرارة الذروة للمواد-treated الحرارة ليست سوى 12 ك أكثر من ذلك من مادة/Cast. تم التحقيق في Erbo-1 في حالة Heat-treated Statement. في حالة المتغيرات ERBO-15، تم تحليل حالة المواد المعنية ب-ast. تنبؤات Thermocalc وتركيبات السبائك: تم استخدام Thermocalc لحساب كسور مرحلة التوازن لجميع السبائك التي تم التحقيق فيها، بناء على تركيبات سبائك المواد الكيميائية المقدمة في الجدول 1. يتم تقديم هذه كدالة لدرجة الحرارة في الشكل 9. بينما في Erbo-1 ثلاثة ديناميكا حراري يتم تشكيل TCP-Phases Stable (L-، r&و r-phase) في حالة توازن، يتم تشكيل L-phase فقط في Erbo15 ومشتقاتها. بزيادة درجة الحرارة المتزايدة، تنخفض كسور TCP و C&PHASE، في حين تزداد FRAC-&N/Nphase C/phase. في الجدول 6، سولفوس المحسوب (Tsolvus)، Solidus (Tsolidus)، درجات درجات حرارة السوائل (Tliquidus) إلى جانب الكسور C/phase-في 873 K و 1323 ك مأخوذة من المنحنيات المقدمة في الشكل 9 مدرجة. يصبح من الواضح أنه لا سيما درجة حرارة C&Solvus المحسوبة&ل ERBO/1 حوالي 50 ك أعلى من درجات حرارة Solvus في Erbo/15 ومشتقاتها. في حين أن درجات الحرارة الصلبة المحسوبة متشابهة تماما، فإن درجة حرارة السوائل من ERBO-1 هي الأعلى من السبائك الأربعة. أيضا، جزء C&phase C-phase&FV C-في 873 K (74 Vol.٪) و 1323 K (56 Vol.٪) هو الأعلى في حالة ERBO1. عند انخفاض محتوى MO أو W في Erbo

phase أعلى عند 873 ك (؟ 1 المجلد.٪) ولكن انخفاض الكسور C
