يشير

-anExysis في خريطة آليات التشوه إلى أن التشوه البلاستيكي في عملية الزحف SuperAlloy قد يحدث نتيجة لنشر أو خلع من الزحف اعتمادا على شروط الاختبار (درجة الحرارة والتوتر). في ظروف الانتشار الزحف وفقا لنموذج من RL Cubble ومعدل الزحف الثابت Nabarro-herring، يعتمد معدل الزحف الثابت بشكل كبير على حجم الحبوب ويوصف بالعلاقات (1) و (2)، على التوالي [1214]:



&#؛: b، c - ثوابت المواد، σ - الإجهاد، DGZ - معامل الانتشار عبر حدود الحبوب، B - ناقلات البرغر، ك - بولتزمان ثابتة، ر - درجة الحرارة المطلقة، D - قطر الحبوب.، - الحجم الذري، D - سماكة فعالة، DV - Lattice Diffusion Crafection while في حالة حدوث آلية خلع الزحف وصفها العلاقة (3) ولا تعتمد على حجم الحبوب:





؛: A، N - ثوابت المواد τ - رصيف القص، معامل def&diffusion، G - مخزن modulus B - ناقلات البرغر، K - بولتزمان ثابت، درجة الحرارة المطلقة، D - قطر الحبوب.#-\\ يجب ملاحظةn

 في نفس الوقت، في ظل ظروف الاختبارات الزحف تشوه ال المواد الإلكترونية نتيجة لتفكك الزحف، قد يحدث انتشار حجم (Nabarro

hering Model) وعبر حدود الحبوب (cleble'model) في وقت واحد مع كثافة مختلفة. تعتمد مساهمة كل عملية من هذه العمليات في تشوه على درجة الحرارة والتوتر وحجم الحبوب وبنية حدودها [12

13].--

 3.

نتائج التحقيقات ومناقشة النتائج



116؛ ed cast الهياكل التي تمت دراستها تحت ظروف البديل الثاني من يتم تقديم اختبارات زحف في الجدول. 3. كانت الاستعدادات للمراقبة المجهرية في كاشف الرخام'؛ الجدول 4 و 5 قائمة المعلمات المورفولوجية المختارة من Micro&and MicroPrature لعينات الاختبار. تم تقييم المعلمات الأساسية من الوحشية باستخدام برنامج Metilo. تم إجراء الاختبارات على الصليب#sections من العينات (D0-6MM) بعد اختبار الزحف. تشير دراسات-=

إلى أن تأثير تعديل الصوت فقط كان نتج عن تكوين هيكل

grained الخشنة في SuperAlloys، والتعديل المجلد في وقت واحد وسطح السطح عن تكوين هيكل جيد

grained (الجدول 4 و 5). أظهرت دراسات حول ترسب مراحل الكربيد، الهامة من وجهة نظر تعزيز السبائك المختبرة والاستدامة في ظروف الزحف أما أكبر سطح أماه في سوبرالوي مار247 (الجدول 4 و 5). الكربونات الأولية، أساسا في شكل-chinese-حدث-في منطقة حدود الحبوب [2].""

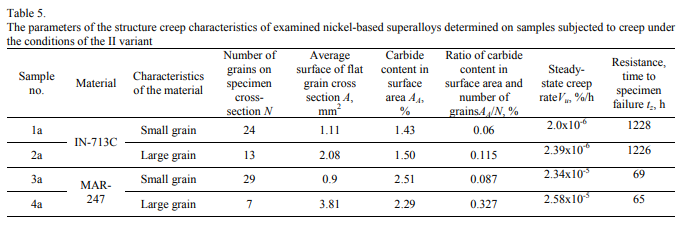

-4 ويقوم الجدول 5 بتلخيص المعلمات النمطية الوحشي لفحص SuperAlleoys فيما يتعلق بخصائص الزحف مثل وقت تمزق العينة TZ، وسرعة زحف Vu. هذه القيم مهمة في تحديد العوامل التي تحدد استقرار المواد تحت زحف عالية

temperature.



-يوضح خصائص الزحف من superalloys in713c و mar247 المتقدمة على أساس اختبارات الزحف المنفذة وفقا ل plariant i من الدراسة

.

-=--no superalloy in-713c الاستقرار سيعتمد بشكل كبير على حجم macrograin ويود إلى القيمة T-50 ساعة لعينة مع خشنة \\ هيكلgrained و 28 ساعة للعينة مع الحبوب المفاتيح نتيجة لمعالجة وحدة التخزين والسطح (الجدول 4). وبالمثل، في زحف عالية

temperature من سبيكة Mar

247 حجم ماكورات ماكورات يؤثر بشكل أساسي على عينات Rapture Time. كان استقرار العينات ذات هيكل خشنgrained أكثر من 20٪ أكبر من عينات الحبوب المفاتيح.

/

واضح من البيانات المقدمة في الجدول 4 استقرار كانت المواد التي تم اختبارها علاوة على ذلك تعتمد اعتمادا بشدة على مساحة كاربيدات AA في المجهرية. يتم توضيح هذا التأثير جيدا من قبل المعلمة الجديدة AAN، (مساحة السطح من كاربيدات الكرات المشار إليها إلى عدد الحبوب في جدول العينة، الجدول 6). بغض النظر عن SuperAlloy اختبارها بزيادة في هذا الاستقرار المعلمة في اختبار الزحف Tzwas أعلى، ووصل Vu Speen Speed ​​VUE إلى القيم الأقل (Table4).

==-/



/----



\\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n تشير نتائج البحث والتحليل إلى أن الانتشار الزحف عبر حدود الحبوب حدد سرعة الزحف الثابتة VU، واستقرار سوبرالوي في الاختبارات المكتملة (الجدول 4). يمكننا أن نفترض أنه في ظروف معينة من المتغير الأول (T \\ N980 درجة مئوية، σ \\ N150mpa) الاستقرار (الوقت لتمزق العينة) تحت زحف الانتشار حدد الانزلاق عبر حدود الحبوب. انها مشروعة عمليات تشكيل ونمو الشقوق. في هذه الحالة، كان العامل الحاسم لاستقرار SuperAlloy نسبة مساحة السطح من الكربونات إلى الحبوب المبلغ على الصليب \\ Nxection of the Sample (AA \\ NN). تتوافق القيمة العالية لهذا التعبير مع زيادة استقرار المواد في اختبار الزحف. \\n \\n \\n \\n \\n \\n \\n \\n \\n تحليل نتائج الاختبار التي تم الحصول عليها مع المعلمات المطابقة للمتغير الثاني من الزحف الاختبارات (الشكل 4، 5، علامة التبويب. 5) تشير إلى أنه من خلال زيادة الإجهاد المحوري σ. (مما يؤدي إلى زيادة الإجهاد الطبيعي τ \\ Ng) لم يكن هناك تأثير على حجم MacrogrArain على استقرار العقيد في حالة من Superalloy in \\ N173C و Mar \\ N247 (الشكل 4 و 5). الاختلافات في زحف المتانة كانت فقط بضع ساعات. هذا يدل على أنه في ظل ظروف اختبار الزحف هذه، تتم عملية تشوه المواد بشكل أساسي في ظل آلية الخلع، بدلا من ذلك، كما لوحظ سابقا (الشكل 2، 3) تحت آلية نشر مصفوفة Nabarro \\ Nherring (حجم) وعبر حدود الحبوب بواسطة كوباط ( وقد أدى ذلك إلى زيادة في استقرار المواد مع هيكل الخشن \\ Ngrained). يوصف تأثير معلمات اختبار الزحف على تغيير آليات تشوه المواد (تشوه المواد) بسبب زيادة الإجهاد المحوري σ أوضح جيدا حسب الشكل 6. \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
