رسم خرائط ذات إنتاجية عالية الإنتاجية من SuperAlloy Cast Inconel ™ 718: تأثير تركيز NB (2)

تاريخ النشر:2021-06-28

the سبائك المعالجة حرارة لثلاثة ظروف أعزال مختلفة:

nsolubilisation (ق): 965 درجة مئوية لمدة 1 ساعة تليها تشويش النفط.



peak الشيخوخة (P): بعد علاج التلوبيل، 720 درجة مئوية خلال 8 ساعات تليها وقت التبريد 2 H نحو 620 درجة مئوية ثم، 620 درجة مئوية خلال 8 ساعات وتبريد الهواء .

 niii (o): بعد ذروة الشيخوخة هطول الأمطار، 800 درجة مئوية خلال 36 ساعة تليها تبريد الفرن.

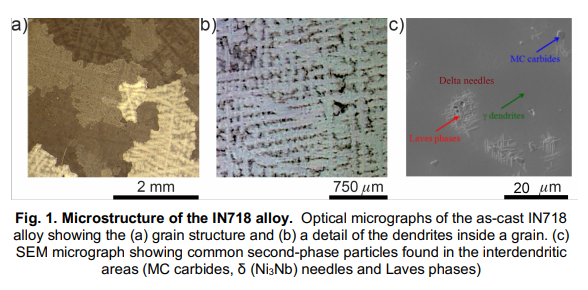

-&#noptical يتم تقديمها في الشكل 1A و ب. تميز البنية المجهرية بحبوب غير منتظمة كبيرة في نطاق حجم ملليمتر. كما يحدث عادة أثناء التصلب، تطور كل الحبوب من خلال نمو الدنابة، تاركا وراء مناطق بين اللبنانية المزينة بزيادة جزيئات المرحلة الثانية الخشنة، وخاصة δ (NI3NB) و MC كاربيدات ومراحل Laves، كما هو موضح في الشكل 1C. وكانت الكسور حجم كربيدات MC، مراحل Laves و δ الإبر بنسبة 1.3٪، 0.6٪ و 4.4٪ على التوالي. كانت تباعد ذراع الدنتريت الثانوية 157 ميكرومتر ± 23 ميكرون.

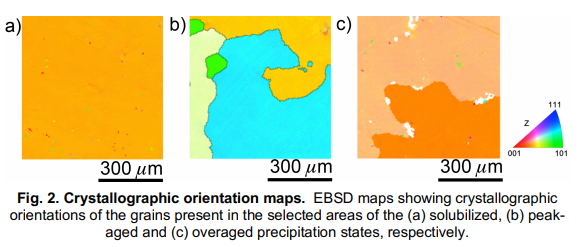

--areaturation في كل حالة من الحراج، من حجم 640 ميكرومتر x 640 ميكرومتر تتألف واحدا أو بعض الحبوب، كما هو موضح في خرائط EBSD في الشكل 2.A، B و C للدول المتطورة، والدول هطول الأمطار المذكورة، على التوالي، على التوالي، فير-101؛ يشير رمز اللون إلى الاتجاه البلوري للسطح العادي في كل حالة.

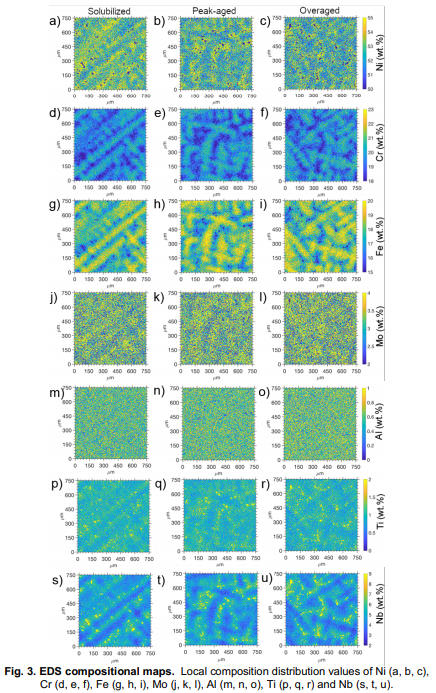

&لمعدلات الانتشار المختلفة لكل عنصر كيميائي، من المتوقع أن تكون الفصائل الكيميائية في المواد المصبوب في Dendrite مقياس. يعرض الشكل 3 الخرائط التركيبية في المجالات التمثيلية الثلاث لعناصر السبائك السبعة الأكثر أهمية في هذا السبائك: NI، CR، FE، MO، AL، TI و NB. تظهر الخرائط أن NI قدم فصلا طفيفا نحو المساحات بين الحدود وأنه كان غائبا عن جزيئات#phase الثانية الموجودة في المناطق بين الحدود. من ناحية أخرى، نظرا لأن نشر CR و FE أبطأ من العناصر الأخرى [7،8]، فقد تميل إلى أن تكون محلية في المنطقة الأساسية في Dendrites. في حالة MO و AL، كان محتواها أقل من العناصر الأخرى وتم توزيعها بشكل متجانسة على طول ميزات المجهرية المختلفة. على العكس من ذلك، تفصل TI بقوة إلى المناطق بين الحدود، مشاركته في تكوين جزيئات المراحل الثانية الموجودة في هذه المناطق، أساسا كراتودية MC. أخيرا، تم فصل NB تجاه المنطقة الخارجية بالدمنال، في منطقة InterDedendritic وجزيئات-phase الثانية. نتيجة لذلك، وعلى الرغم من أن متوسط ​​محتوى NB كان 5.1 WT.٪، فإن محتوى NB من Cendrite Core منخفضة تصل إلى 2 WT.٪، في حين أن مستويات NB في مناطق InterDedendritic، بعيدا عن جزيئات-phase الثانية، وصلت 8 وزن٪. ظهر مراحل Laves و δ الإبر كجزر تحتوي على حوالي 25 نقطة أساس.٪ NB. لم يتم العثور على اختلافات كبيرة من حيث الفصل الكيميائي مع حالة المزاج، مما يدل على أن درجات الحرارة والأوقات لم تكن عالية أو طويلة بما فيه الكفاية، على التوالي، إلى التجديف التكوين الكيميائي.


------

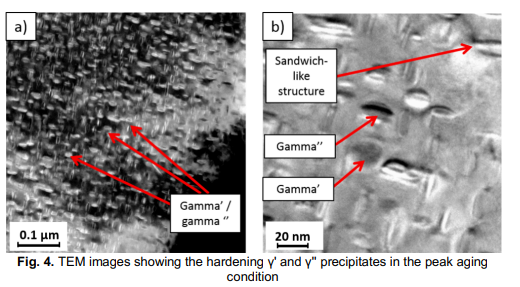

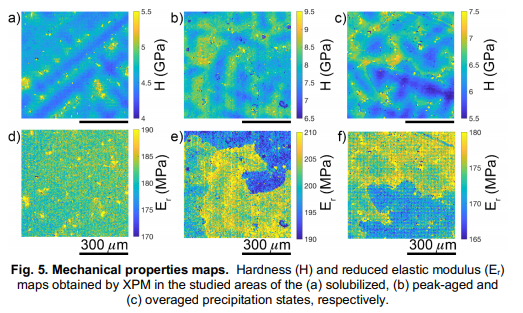

، تميز العجلات في حالة الذروة في تيم. يشتمل مصفوفة السبائك على مرحلة FCC � تتكون على حل صلب على NI. يتم تعزيز مصفوفة � من قبل مرحلة FCC � 'مرحلة مع التركيب NI3 (TI و AL) ومرحلة BCT �' 'مع تكوين NI3NB المشكلة أثناء الشيخوخة [9]. تعرض FIG.4 صور TEM للعينات في حالة الذروة القديمة في تقليد مختلفة. � '' Frescitative Shopit شكل قرص ممدود، فما السبب \\ N \\ N101؛ كما � 'frameworate هي كرواني تقريبا. كان كلاهما متوسط ​​حجم 20 نانومتر. يمكن أيضا الحصول على وجود ترسبات معقدة تتألف من جسيمين نصف \\ Nspherioidal � \"جزيئات ترسعة \\\" Disc \\ Nshape \"، كما هو موضح في الشكل. 4B. \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n. \\n الخصائص الميكانيكية الصلابة (H) وتخفيض خرائط المعدلات المرنة (ER) لحالة هطول الأمطار الأكثر ذبابة، ذروة ومخثتها في الشكل 5 A \\ NC و D \\ NF، على التوالي. وكان متوسط ​​قيم الصلابة، دون النظر في جزيئات المرحلة الثانية، 4.7 و 7.8 و 6.2 المعدل التراكمي لمزاج الذروة الذروة والأطائر الذروة، على التوالي. ومع ذلك، أظهرت قيم الصلابة تدرجا قويا على نطاق Dendrite، مع انخفاض القيم داخل النوى Dendrite تميل إلى الزيادة نحو المناطق بين الحدود (الشكل 5.A \\ NC). الفرق الصلابة بين Cendrite Core و Region InterDedRitic Region \\ N \\n \\n \\ Nwas باعتباره 2 المعدل التراكمي، اعتمادا على حالة المزاج. بالإضافة إلى ذلك، قدمت المراحل الثانية الموجودة في المساحات بين الحدود، أساسا كربيدات MC، أعلى قيم صلابة (ما يصل إلى 30 GPA). \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n

أرسل رسالتك إلى هذا المورد

  • إلى:
  • SHANGHAI CONLY VALVE CASTING CO., LTD
  • *رسالة:
  • بريدي الالكتروني:
  • هاتف:
  • اسمي:
كن حذرا:
إرسال البريد الضار ، تم الإبلاغ مرارا وتكرارا ، سوف تجميد المستخدم
هذا المورد الاتصال بك في غضون 24 ساعة.
لا يوجد استفسار لهذا المنتج الآن.
top
