تم فحص

geometry من إعادة العلاجات

  remeltings السطح الذي تم الحصول عليها على Cross-xection عمودي على المحور الطولي من إعادة الرياضات (الشكل 1). تم قطع العينات على Metallographic Cut-off Machine Labotom 3 من المواد العلامة التجارية باستخدام عجلة SUPRA TRD 15 Cut-off في السرعة LINEAR من إزاحة حافة العجلات من 37.2 م/S. تم تطوير العجلة بسرعة حوالي 10 مم/min، في عدة فترات. في سياق القطع-off العينات، تم تبريد العجلة بشكل مكثف بالماء. كانت الأسطح العينة المحددة للملاحظات كانت مع أوراق جلخ مع درجات حجم الحصباء 150 و 500 وأخيرا 1000 في سرعة تلميع الوسادة الدورانية من 150 دورة في الدقيقة. في سياق إعداد عينة، تم تبلير أوراق جلخ مع مجرى ماء.

    rethe remeltings بواسطة Neophot 2 المجهر البصري المجهز مع كاميرا فيديو CC20P Videootronic، مع استخدام نظام التقاط الصور والتحليل المتقدمة Multiscan v. 08. Width W و Depth H من المناطق المخللة تم قياس. السماح للطريقة المعتمدة بقراءة قيم المعلمات W و H بدقة 0.01 ملم.



    ====/=N3. الاستنتاجات===/

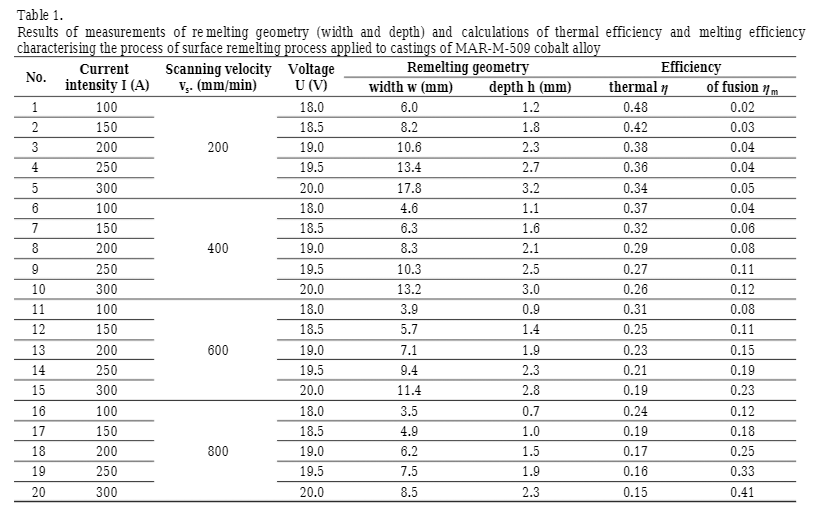

nbased على نتائج الاختبار التي تم الحصول عليها تم العثور عليها أنه مع زيادة شدة تيار كهربائي متزايد وتقليل سرعة مسح القوس الكهربائي، فإن عرض وعمق إعادة الرياضات السطحية. تم الحصول على أكبر عرض W17.8 مم وعمق H

3.2 مم عند كثافة الكهرباء الحالية I

300 A و Scanning Velocity vs200 مم min. أصغر عرض W 3.5 مم وعمق H 0.7 مم من إعادة تشغيل الكثافة الحالية الكهربائية I-100 A و Scanning Velocity vs-800 mmmin.



   النطاق المعتمد لمعلمات عملية GTAW، يعد عرض ReMelting أكثر حساسية للتغيرات الشدة الحالية من تباين سرعة مسح القوس الكهربائي. يؤدي أي تغيير في المعلمات التكنولوجية التي تميز تقنية Replting السطح المطبقة إلى المسبوكات MarM509 سبيكة سبيكة في اختلافات كبيرة في الكفاءة الحرارية وكفاءة ذوبان العملية. ارتفاع الكثافة الحالية والسرعات المسح الضوئي الكهربائي منخفضة النتيجة في زيادة كمية الحرارة الناتجة في القوس الكهربائي. وفقا لذلك، يزيد كمية الحرارة الممتصة من قبل الصب

up الدافئ أيضا. معدل الزيادة في كمية الحرارة التي اعترضها الصب المرتبطة بزيادة الكثافة الحالية أقل من معدل زيادة الحرارة التي تم إنشاؤها في القوس الكهربائي. التأثير هو تخفيض الكفاءة الحرارية. تؤدي زيادة الكثافة الحالية وسرعة المسح الضوئي القوس الكهربائي إلى زيادة كفاءة ذوبان. ارتفاع الكثافة الحالية تعني الطاقة العليا للطاقة الكهربائية، وتقصير أعلى سرعة المسح العالية مدة عملية إعادة الغموض وبالتالي الخسائر الحرارية المتعلقة بتدفئة العينات تصل إلى درجة الحرارة أقل بقليل إلى درجة حرارة الذوبان أقل.

= السماح لها بتحديد العلاقات بين الكفاءة الحرارية وكفاءة الانصهار والمعلمات الهندسية من إعادة العلاجات في يد واحدة ومعايير تكنولوجية عملية الغموض من جهة أخرى. الموصوفة بالعلاقة بين الكفاءة الحرارية من ناحية والكثافة الحالية وسرعة مسح القوس الكهربائي على الآخر من قبل الصيغة: +0.0006 · i -

0.0004 · =0.57 (3)=

 =0.98 ؛0.96؛ = =

؛ δ

0.018؛

0.05. العلاقة بين كفاءة ذوبان من ناحية والكثافة الحالية وسرعة المسح الضوئي القوس الكهربائي=الآخر موضح بواسطة الصيغة: M+ 0.0007 ·

0.0004 ·

 =-0.19 (4)=

parameters من المعادلة: =0.92؛0.86؛= =

؛ δη0.041؛

0.05. =the العلاقة بين عرض إعادة الغموض في يد واحدة والكثافة الحالية وسرعة المسح الضوئي القوس الكهربائيالآخر موضح بواسطة الصيغة:  0.04 · +

 ·==4.28 (5)

statistical من المعادلة: =0.96؛ 2=0.92؛ =

؛ δ

1.05 mm؛

 0.05.=the العلاقة بين عمق إعادة الغموض من ناحية والكثافة الحالية وسرعة المسح الضوئي القوس الكهربائي الآخر موضح بواسطة الصيغة: 0.009 · +

=·n.0013 ·=

0.69 (6)

 parametistical من المعادلة:=0.99؛ =20.98؛ =

؛ 4؛ δ -0.08؛

0.05.

تم الحصول عليها من الصيغ التي تم الحصول عليها، تتميز بالقيم العليا للمعاملات الإحصائية، يمكن استخدامها بفعالية في الممارسة الصناعية لتقييم الكفاءة الحرارية وكفاءة الانصهار في عملية إعادة صالة السطح المطبقة على المسبوكات من \\n \\n \\n \\ N \\ NMAR \\ NMARS \\ NM509 سبيكة وهندسة أنماط إعادة تشغيل تم الحصول عليها بناء على المعلمات التكنولوجية لعملية إعادة تشغيل السطح المنفذة عن طريق طريقة GTAW. \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n \\n
