الصلب والألومنيوم تختلف الخواص الكيميائية والفيزيائية ، مثل نقطة انصهار ، معامل التمدد الحراري ، ومعامل المرونة ، وما إلى ذلك ، سوف تواجه العديد من المشاكل في لحام الفولاذ والألومنيوم مع الساخنة العمل تكنولوجيا اللحام ، وهذا هو ، من السهل جدا على شكل هشأكبر مدخلات الحرارة لحام ، والمزيد من عفريتهذا النوع من هشاشة المرحلة يدمر قوة ثابتة وديناميكية من المفاصلأهم الاختلافات الفسيولوجية هي كما يلي

الحديد يمكن أن تذوب في جزء من الألومنيوم في الحالة الصلبة ، ولكن عندما يكون محتوى الألومنيوم يتجاوز 12 ٪ ، الكريستال هيكل التغييرات الأساسية ، مما يجعل من الصعب جداوعلاوة على ذلك ، إذا كان محتوى الألومنيوم في خليط من الحديد fe2al و fe2al5 و feal3 ، صلابة أعلىهذه المواد هش هو نتيجة انتشار الحديد في الألومنيوم أو الألومنيوم في الحديدعندما اثنين من أنواع مختلفة من المواد الكهربائية المحتملة تختلف ، انتشار الجزيئاتأكبر فرق الجهد بين الحديد والألومنيوم هو 1.22v

ومع ذلك ، إذا كان سمك من هشاشة المرحلة عفريت ملحومة المشتركة أقل من 10Mفي هذا الوقت ، خصائص الشغل يعتمد أساسا على ليونة من الركيزةالتآكل هو مشكلة رئيسية أخرى ، لأن هناك فرق كبير بين اثنين من المواد الكهروكيميائية المحتملة ، مما يؤدي إلى التحليل الكهربائي ، أي ما يعادل بطارية واحدةوباختصار ، فإن احتياجات اللحام الصلب والألومنيوم تستوفي متطلبين

النجاسة المرحلة سمك في المفاصل < متر

منع تآكل قاعدة معدنية بعد اللحام

من أجل تلبية هذين المطلوبين ، وانخفاض الحرارة عملية الإدخال المطلوبة ، ثم خاصة أسلاك اللحام

الباردة نقل المعادن التكنولوجيا المتقدمة على أساس دائرة كهربائية قصيرة انتقال الحرارة الإدخال أقل بكثير من التقليديةعملية حرق القوس الكهربائي يؤدي إلى الأمام حتى قطرات السائل يصبح أقصر ، في هذا الوقت ، سلك تغذية السرعة عكس الأسلاك إلى الوراء سحب الأسلاك الحالية والجهد هو تقريبا صفر.بعد تشكيل الدائرة التالية ، قوس إعادة إشعال ، قطرات من التحول يبدأ قبل إعادة ربط الأسلاكمتوسط تردد هذا النوع من التغذية مرة أخرى سحب العمل تصل إلى 70hz

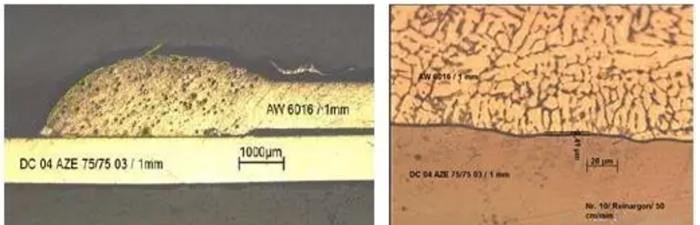

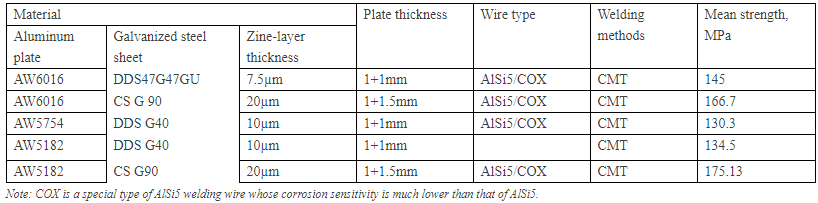

أساس النجاح هو الصلب المجلفن والألومنيوم ، اختبار لحام الألومنيوم سمك مجموعة من 0.8-3mm ، وملء المواد آل سي المواد التي تشكلت على السطح من خلال ذوبان الألومنيوم والزنك ملحومة المشتركة.التجربة الأساسية من الصلب والألومنيوم المفاصل تتم في نطاق 1mmالجدول التالي هو متوسط قوة الاختبار

قوة الخسارة لا مفر منه في المنطقة المتأثرة بالحرارة CMT العمليةلحام المعالجة الحرارية   سبائك الألومنيوم   قوة الحرارة تؤثر على المنطقة سوف تفقد 30-40 ٪ بسبب هطول الأمطار بلورة هيكل مختلطولذلك ، فإن حرارة المنطقة المتضررة من هذا المشترك هو أضعف جزء ، الحد الأدنى من قوة الشدبالنسبة 5000 سلسلة سبائك الألومنيوم ، قوة من حرارة المنطقة المتضررةالحد من قوة تتصل الحرارة الإدخال في المعالجة و عملية اللحامالكسر يحدث أساسا في المنطقة المتأثرة بالحرارة

البيانات التجريبية تبين أن لحام الصلب والألومنيوم هو ممكن ، ولكن الصلب يجب أن يكون حفزت ، خاصة انخفاض الطاقة لحامملحومة المشتركة تمتلك قوة الشد جيدة ، ومقاومة التآكل ، ومقاومة التعب الممتلكات ، ويثبت أن هشاشة المرحلة عفريت
