    من أكثر تطبيقات التوربينات الغازية الأكثر شيوعا في الصناعات الحديثة هي مولد توربو للغاز وضغط غاز توربو. في توربينات توربينات توربينات توربين للغاز، هناك مولد، لتوليد الكهرباء يحتاج المولد إلى المحرك الرئيسي وهو توربينات الغاز. يتحول توربينات الغاز الطاقة الكيميائية في الوقود (مثل الغاز الطبيعي) إلى طاقة ميكانيكية. يتم نقل الطاقة الميكانيكية الناتجة عن رمح خروج التوربينات من خلال صندوق التروس إلى رمح المولدات. يحتوي هذا النوع من الكهرباء عموما على مستوى منخفض أو متوسط ​​من الجهد، لتحويله إلى الجهد العالي يتم استخدام محول خطوة up.-

الحديثة توربينات الغاز لتحويل الطاقة الكيميائية لغاز الوقود في الطاقة الميكانيكية، يجب أن يحترق الوقود في غرفة الاحتراق التوربينات الغازية. يسمح الجو في توربينات الغاز عبر تناول الهواء ومختلط مع كمية مناسبة من الغاز الطبيعي. يتم تحديد نسبة الهواء والغاز بناء على قيمة التدفئة المحددة للغاز، ونوعية الهواء، وكمية الرطوبة والارتفاع من مستوى سطح البحر. يجعل نظام الإشعال الشرر الأولي الذي يوفر الحرارة المطلوبة. عندما يتم استقرار الحريق في غرفة الاحتراق يتم إغلاق نظام الإشعال. تتمثل العملية الأكثر أهمية في أداء التوربينات الغازية في إدارة الاحتراق وتوليد كمية مناسبة من غاز العادم عاليةpressure. يتم توفير غاز العادم هذا التوربين الذي يدور شفرات التوربينات ثم تدوير رمح التوربينات. الهواء عرضة للتلوث الذي يمكن أن يؤثر على عملية الاحتراق أو حتى الأذى بالنظام المهيمن بالأداء العام، والفحص والترشيح خطوات أولية أساسية للهواء المدخل. يتم مراقبة مشروع ضغط الهواء ودرجة حرارة الهواء والوقود بمساعدة الأجهزة المناسبة.-

ضاغط الهواء التوربينات ضاغط محوري يشتمل على multisetages من شفرات شجار شعاعي على رمح مدخل التوربينات. كانت المواد الخاصة بشفرة التوربينات- &؛ ed on بحثا عن شامل ووجد أن الأنسب لدرجة الحرارة العالية وعالية الترددات وعالية سرعة الدوران. المواد Inconel 718 و TI#6AL-4V. يتم تصميم تصميم الشفرة في SolidWorks 2019 والتحليل في Ansys 2019 و 2020.-

 nanalysisيتم إجراء

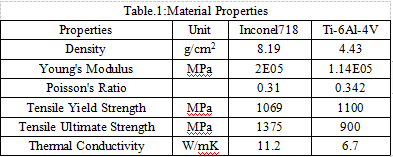

analyis of the Turbine Blade في Ansys 2019 و 2020. يتم تحليل الشفرة عند 3500 دورة في الدقيقة احتفظت بالثابت طوال التحليل. الخطوة الأولي لإجراءات التحليل تحدد الشبكة. طريقة التشبكات هي رباعي الرب. في وقت لاحق، تتم إضافة الشروط الحدودية. يتم تعريف خصائص المواد في البرنامج كما هو مذكور في الجدول

1. -

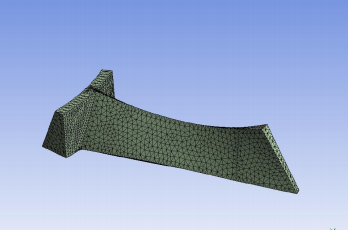

: meshed model of turbine blade

-

 nsteadystate thermal تحليل-

the درجة الحرارة الأولية، درجة حرارة الجذر، يتم تعريف درجة حرارة شفرة التوربينات على أنها 23 ℃، 300 ℃ و 1200 ℃ على التوالي لكل من سبيكة Inconel 718 و TI6AL-4V. النتائج هي من حيث التدفق الحراري الكلي وتدفق الحرارة الاتجاهي.-

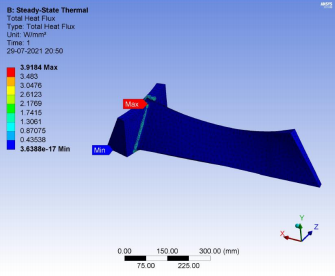

=n2: إجمالي تدفق الحرارة ل TI-6AL-4V-

3: تدفق الحرارة الاتجاهية ل TI-6AL--

-: إجمالي تدفق الحرارة للحرارة Inconel 718

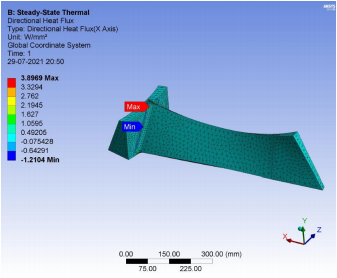

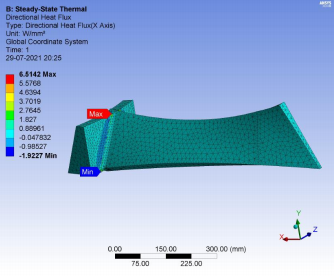

-=nvig: تدفق حراري الاتجاه ل Inconel 718

 2.2modal تحليل

--المجموع التشوه من تحليل مشروط4V

4V تم تأسيسها على ترددات 100.14 هرتز، 246.11 هرتز، يتم تنفيذ 419.76 هرتز وللمسكون 718 عند 99.174 هرتز، 241.11 هرتز، 411.66 هرتز.

--- : مجموع تشوه ti6al

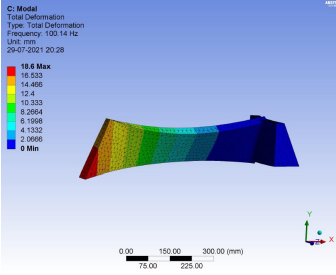

4v عند 100.14 هرتز

   ---7: تشوه إجمالي TI6AL

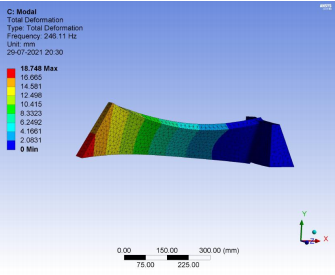

4V في 246.11HZ

---: مجموع تشوه6al

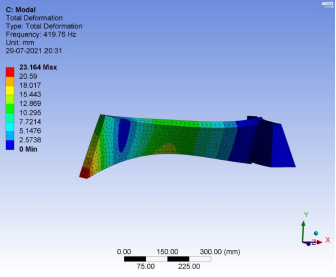

4V في 419.76HZ

-

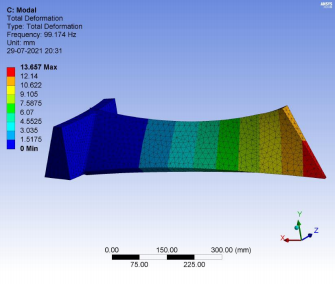

9: مجموع التشوه ل Inconel 718 عند 99.174 هرتز

-

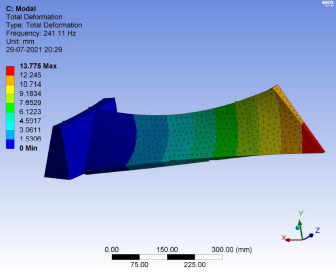

10: مجموع التشوه للحصول على 718 inconel في 241.11hz

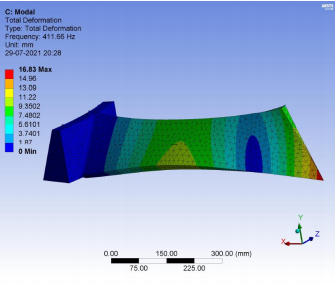

-11: مجموع التشوه ل Inconel 718 في 411.66HZ

3.

 --

النتائج لبرنامج التحليل الحراري ثابتState عرض أقصى إجمالي تدفق الحرارة ليكون 3.9184 W-MM2 والحد الأقصى تدفق الحرارة الاتجاهي لتكون 3.8969 W/MM2. التشوه الكامل من التحليل المشروط عند 100.14 هرتز، 246.11 هرتز، 419.76 هرتز هو 18.6 مم، 18.748mm، 23.164mm، 23.164mm على التوالي./



     النتائج لبرنامج ثابت

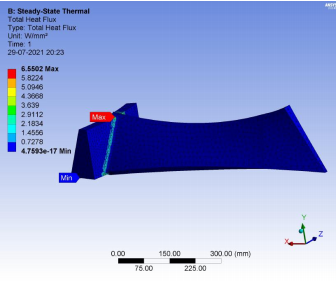

state التحليل الحراري إظهار أقصى إجمالي تدفق الحرارة لتكون 6.5502 W

MM2 والحد الأقصى تدفق الحرارة الاتجاهي ليكون 6.5124 WMM2. التشوه الكلي من التحليل المشروط عند 99.174 هرتز، 241.11 هرتز، 411.66 هرتز هو 13.657 مم، 13.775 مم، 16.83 مم، 16.83 مم على التوالي.-//



IT يمكن أن نستنتج من النتائج المذكورة أعلاه أن كلا النوعين يعطي كل من نتائج كبيرة. يبلغ إجمالي تدفق الحرارة حوالي 40٪ أقل من سبيكة Inconel 718. لذلك، TI6AL

4V المواد أفضل من Inconel 718. وهذه الشركة من المواد، فإن التشوه الكلي لجميع الأوضاع الثلاثة يتزايد. ولكن على غرار TI

6AL4V، يصبح Inconel 718 أصغر وأصغر في نفس التردد تقريبا. بالنسبة للمواد الأخرى، Inconel 718 هي خيانة أفضل.----
