CM 681 LC سبيكة المدفع-muskegon طورت سم سبيكة CM 681 LC للتطبيق كأداء عالي الأداء سبيكة توربينات توربينات متكاملة. هذا السبائك هو أول ألومينا مقاومة للأكسدة، مع ارتفاع نسبيا، منخفضة TI، 3٪ RE و 1.5٪ HF (الجدول 5). تم تقييم CM 681 LC كجزء من مواد متقدمة لمحركات التوربينات الصغيرة (AMSTE) مشروع برنامج تكنولوجيا صناعة التوربينات الصغيرة (AITP) NASA AITPACE (AITP) الذي أكد أداء مسبك من حيث الحساسية المنخفضة للتجمع الساخن للتجمع/hot Tracking وتقييم جودة العجلات غير المتكاملة [21 ].

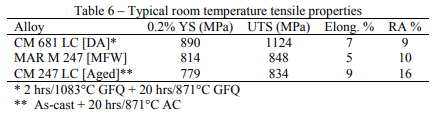

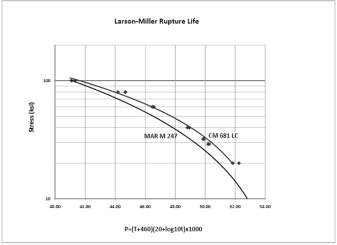

ntypical يتم عرض مقارنة بين CM 681 LC و MAR M 247 تمزق الحياة في الشكل 8.

/-

lc
mar m 247 المقارنة Larson

miller تمزق الحياة

cl--cm 681 LC يشمل عجلات التوربينات المحورية عالية المستوى CM 681 LC من حيث التكلفة، ومحركات التوربينات المحورية للمحركات، ومحركات التوربينات UAV، ومحركات التوربينات APU، ومواد ميكرومينج للسلطة الموزعة. كما أن تطبيقات عجلة التوربينات شعلة هي أيضا قيد التطوير.+

cm 186 LC سبيكة

--cm 186 LCÂ is re/ds sploy (الجدول 5) مع الخصائص الميكانيكية بالقرب من هؤلاء الجيل الأول (عدم إعادة/bearing) SX Superalloys. تم الحفاظ على الصباليات الممتازة التي تم تطويرها ل DS CM 247 LC سبيكة ويمكن استخدام سبيكة CM 186 LC في الحالة المصبوبة-مزدوجة العمر، مما يقلل من تكاليف التصنيع ومنع تشكيل عيوب إعادة التثبيت الحراري للحلول (RX) [22] .-/

. تتوافق مع 982 درجة مئوية (1800 درجة فهرنهايت). القوة في درجات حرارة أعلى متوسطة بين DS CM 247 LC و CMSX2-3 [22].-/

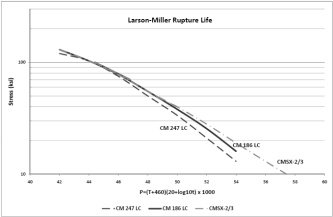

nfigure 9 - Larson

miller الإجهاد تمزق حياة DS CM 186 LC، DS سم 247 LC و SX CMSX

23/-

الأخيرة، كانت فوائد تقنية SX (حياة مكون محسنة بسبب التعب المتفوقة وأداء الزحف والأكسدة والأكسدة والطلاء) في بعض الأحيان صب الغلات بسبب تعقيد ميزات الصب. نظرا لأن جميع عناصر تعزيز حدود الحبوب تم القضاء عليها، فهناك القليل جدا من التسامح الشاذة الصب، مثل حدود الزاوية منخفضة وعالية (Lab-hab). تحدد المسبوكات SX النموذجية من عيوب المختبرات إلى 6&8.5 درجة في أعلى مواقع مشددة للمساكرات.#-/-nds re-dearing (مثل CM 186 LC) في بعض الأحيان تم استخدامها لتبديل-/101؛ سبائك الجيل الأول SX (مثل CMSX/23) عند وفورات في التكاليف بسبب ارتفاع غلات الصب [3]. ومع ذلك، فإن مكونات DS أقل فائدة من المسبوكات SX Vane بسبب حدود الحبوب في مناطق غير

airfoil، وخاصة الكفن الداخلي والخارجي من قطاعات AirFoil المتعددة. وبالتالي، تم تقييم مفهوم سبيكة SX

ast CM 186 LC لإنتاج صب كريستال واحد مع مواصفات الحبوب الأكثر سخاء مع نية استرخاء متطلبات الحبوب للحصول على عائد صب أعلى [23]. تم تنفيذه هذا بنجاح في مقطع الرولزroyce AE3007 و AE1107C Liberty 2nd Vane بتجربة 35 مليون ساعةFLight Engine تجربة، مع حياة المكونات عادة 20،000 ساعةcycles (الشكل 10).

-

-----10 - AE 3007 A1 الجزء الثاني من فئة الريشة المصبوب في SX سم 186 LC سبيكة--

-+--ncmsx/الجيل الثاني، إعادةbearing Nickel

Base SX Superalloy الذي تم التحقيق والوثيق على نطاق واسع في الأدب [4،5،22224

25]. يتم توفير الكيمياء الاسمية في الجدول 5. تم استخدام سبائك CMSX4 بنجاح في العديد من تطبيقات توربينات الغاز الجوي والصناعية منذ عام 1991. وقد أثبتت هذه التطبيقات، مثل شفرات التوربينات والأختام عالية الضغط، مزيج مثير للإعجاب من قوة درجة الحرارة العالية، الاستقرار المرحلة الجيدة والأكسدة والأكسدة الساخنة وأداء الطلاء في خدمة محركات شاملة [2628]. تم تصنيع ما يصل إلى عشرة ملايين جنيه (1200 مع ارتفاع درجات الحرارة) من سبائك CMSX4 حتى الآن.

-n4 [la

y] تم تقديم سبائك لاحقا للقاء متطلبات تصميم محرك Ever

increasing لمكونات التوربينات القسم الساخنة. من الفائدة الخاصة كانت تحسن في أداء الأكسدة العارية على تقليل طرف الشفرة والأكسدة الداخلية وتحسين الالتزام بطلاء الحاجز الحراري (TBC). أظهر تقييم إضافات العناصر التفاعلية سلوك الأكسدة من سبيكة CMSX
4 العارية (محتوى الكبريت 2 مليار جنيه إسترليني) بشكل كبير عن طريق إضافة Lanthanum (LA) و YTTRIUM (Y) (الشكل 11) [29]. تعادل هذه العناصر التفاعلية الكبريت والفوسفور باعتبارها الفسففيدات الكبريتات المستقرة التي لها تأثير مفيد على نسبة مقياس الألومينا.

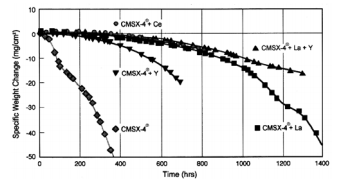

+--+-nfigure 11 - 1093 درجة مئوية (2000 درجة فهرنهايت) نتائج الأكسدة الدورية الديناميكية ل BARE CMSX

4 Alloywith وبدون إضافات عنصرية تفاعلية

-+-an مثال على الاستفادة من الإضافات LA/Y في السطح الرائع لاحظ المجهرية بعد اختبار الزحف-rupture في 1050 درجة مئوية (1922 درجة فهرنهايت) (الشكل 12) [30]. بعد الساعة 1389، كان هناك فيلم أكسيد سميك، 2layer، ولا يوجد دليل على استنزاف Gamma Prime على الإطلاق. بدون إضافة LA

Y، سيكون من المتوقع استنفاد G 'كبير من التعرض الموسع في درجة الحرارة هذه. يترجم هذا السلوك إلى تحسين كبير لحياة EB

PVD TBC Life، كما هو موضح في الشكل 13 [31].-/

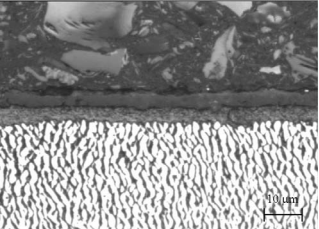

figure 12 - الأسطح المجهرية على CMSX

4 [39 PPM la
y] مقدما

rupture اختبار في 105 ° 0C

125 MPA (مجاملة لفات
royce Plc)

\\n \\n \\n \\n \\nnfigure 13 - تأثيرات العنصر التفاعلي على EB \\ NPVD TBC Life1093 ° C \\ N10 HR دورات التعرض الحراري (توربينات مجاملة Solar®) \\n \\n \\n \\n \\n \\n \\n
