تم إجراء تقييمات الحرارة

--التقييمات المجهرية على سبيكة CM 939 لتقييم المعالجة الحرارية البديلة. ظهرت نوعان من خيارات المعالجة الحرارية بأنها مرغوبة تجاريا: دورة إنتاج خمسةStep تجمع بين دورة معالجة حرارية متعددة NSTAGe للصناعة النموذجية [9] مع دورة نشر طلاء، ودورة حرارية ثلاثية ثلاث خطوات بسيطة [10] (والتي تتضمن أيضا طلاء الانتشار خطوة).

---ntypical من سبائك cm 939 weldable كما-ast وبعد المعالجة الحرارية تظهر في أرقام 3-4، على التوالي. لاحظ أن الحد الأدنى لمرحلة ETA (H) موجودة فيast المجهرية، ولا توجد مرحلة ETA في المجهرية

treated Heat

treated. مرحلة ETA، NI3 (TI، CB، TA)، عبارة عن مرحلة هشة غير مرغوب فيها، غالبا ما توجد في TI، CR، TAتحتوي على سبائك وترتبط بانحراق منخفضة [11]. عالية التكبير الصورة المغرى للصور الصورة من كربيد الكربون البنية من البنية والمعالجة الحرارية بعد أن تظهر المعالجة الحرارية كرات منفصلة دقيقة، وهي مفتاح الحصول على قوة سبيكة جيدة ورفنب (الشكل 5) [12].--

asnfigure 3ast CM 939WLDable عرض مرحلة Minimaleta (السهام)

 misscrature ofc9CM 939 meetable wearheat المعالجة

carbides carbides بعد خصائص Testtreatment-&#

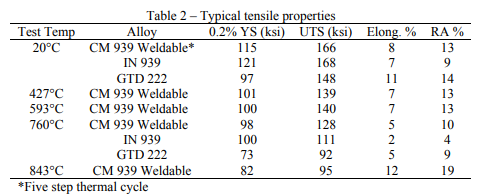

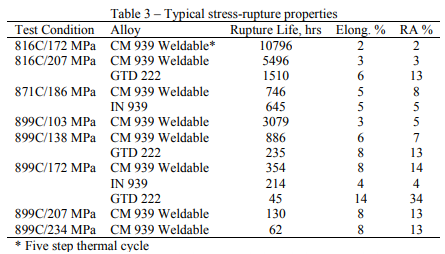

خصائص الشد في CM 939 Weldable في الجدول 2؛ يتم تقديم خصائص الإجهادrupture النموذجية في الجدول 3 والشكل 6. خصائص مقارنة معيار في 939 [13] و GTD 222 [14] يتم تضمين السبائك في حين

101؛ متوفرة. GTD 222 سبيكة (الجدول 1 [15]) هو سبيكة بديلة تم تطويرها بواسطة شركة كهربائية عامة وغالبا ما تستخدم في تطبيقات مماثلة في سبيكة 939. قام GTD 222 بتحسين ليونة، ولكن انخفاض القوة مقارنة بالمعيار في سبيكة 939.

nanalyysis في البيانات المقارنة تظهر أن CM 939 WELDABLE لديها قوة مماثلة في سبيكة 939، مع تحسين ليونة وقوة محسنة بشكل كبير مقارنة GTD 222 مع الحفاظ على ليونة جيدة. بمعنى آخر، يوفر CM 939 WELDABLE أفضل مزيج من قوة ويونة السبائك الثلاثة.

-

-

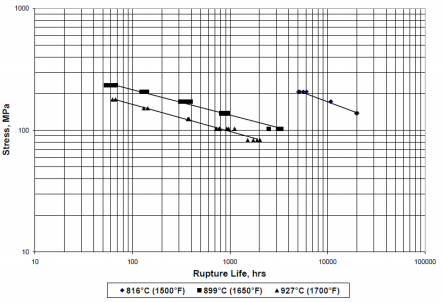

nfigure 6 - cm 939 حياة الإجهادrupture لحياة ممتازة (خمس خطوات العلاج الحراري)-----بديل، الدورة الحرارية الثلاث خطوة أقصر وأقل معقدة وبالتالي المعالجة الأقل تكلفة بعد

Cast. يوضح بيانات الملكية الميكانيكية لهذا الخيار قوة محسنة مقارنة بدورة الخطوة الخمس، مع تقليل طفيف، ولكن لا تزال مقبولة، ليونة. بالإضافة إلى التحسن الكلي في تمزق الحياة، تم ملاحظة زيادة كبيرة في الوقت المناسب إلى زحف 1٪ مع هذا العلاج الحراري [16].

/the تحسين ليونة ومحاماة استقامة CM 939 WELDABLE من خلال سلسلة من التجارب التي أجرتها TWI Ltd. (Cambridge UK) تحت عدد من الظروف الحرارية السابقةweld، بما في ذلك

Cast، والمثار مع

heat المعالجة. تشمل ممارسات اللحام الجيدة بعد
ast Insilling أو إشراك جذاب قبل اللحام؛ تم تضمين الشروط البديلة لربط ليونة السبائك على حدوث (أو غير

occurrence) من MIRROCRACRE WELD. حبة على محاكمات لحام اللوحة باستخدام سلك سبيكة سبيكة 625 و C263 و Haynes 282®، لا يوجد دليل على تكسير Haz في كل من الحالة المعالجة الحرارية التي تمت معالجتها Aswelded و النشر [17،18]. يظهر المجهري النموذجي في الشكل 7. هذا العمل مع لحام الإصلاح الروتيني للمكونات المصبوب في عجلات متعددة (مع عدم وجود إشارة إلى مشاكل تكسير) أكد التحسن المحسن على سبيكة CM 939 Weldable. أدى التطوير الحديث لتحسين القدرة على تحسين إنتاج الأسلاك الحشو الناجحة من CM 939، وهو متوفر تجاريا من شركة Polymet (Cincinnati، OH) واستخدامها لإصلاح اللحام من المسبوكات الممتازة CM 939.

figure 7 - microstructure weld النموذجي في cm 939 feldable

-

نتيجة لتقييم الممتلكات المواتية، يستبدل CM 939 WELDABLE في 738 LC وفي 713 من سبائك LC للمكونات الهيكلية مثل أغلفة الاحتراق والأغلفة التوربينية وحلقات دوارة في تطبيقات Turbojet عالية الأداء الصغيرة.

&

-

ds مصنوعة من سبائك شفرة equix هذه As Mar M 002، مار M 200 و Mar M 247؛ ومع ذلك، أظهر العديد من هذه السبائك انخفاض ليونة وتكسيرها على طول حدود الحبوب DS [19]. قدم ذلك الدافع لتطوير السبائك المحسنة للاستفادة من عملية DS. CM 247 LC سبيكة (الجدول 4) هو تعديل سبائك مار M 247 المصممة لتقليل DS حبل الحبوب تكسير من المسبوكات المعقدة المعقدة الرقيقة

-- وشملت سبيكة تقليل المحتوى ZR و TI والتحكم الأكثر تشددا في SI و S التي أنتجت قدرة الصبغة المحسنة. خفضت المحتوى C انخفاض محتوى كربيد البالية، واستقرار كربيد ودرجة حرارة الغرفة إلى ليونة درجة الحرارة المتوسطة. يظهر سبيكة CM 247 LC تحسنا 2X في اليوحد مقارنة مع سبيكة MAR M 247 القياسية. تم تخفيض W و MO و CR محتوى للتعويض عن انخفاض C لتحقيق التوازن بين سبيكة اعتبارات Phacomp [19]. كانت هذه التغييرات مفيدة أيضا إلى المسبوكات المتوسطة، مما أدى إلى تكسير حار أقل ساخنة. وبالتالي، تم اختيار سبائك CM 247 LC للعديد من تطبيقات EQ، مثل عجلات محورية وطرد مركزي متكاملة، شفرات التوربينات وشرائح الريشة./neft تقدم في تطوير السبائك هو إدخال الرينيوم (إعادة) إلى EQ و DS و SX Options (الجدول 5). تمتلك سبائك \"الجيل الثاني\" حتىcalled \"تحسن كبير في خصائص الزحفrupture بسبب إعادة الأقسام إلى

\\n \\n \\n \\n \\nγ \\n \\n \\n \\n N '(التعزيز) مرحلة وزيادة g \\n \\n \\n \\n \\n \\n \\n \\n'n \\n 'n \\n' [20]. تعمل \"مجموعات\" كعقبات أمام حركة خلط مما يؤدي إلى تحسين قوة سبيكة. \\n \\n \\n \\n \\n \\n \\n
